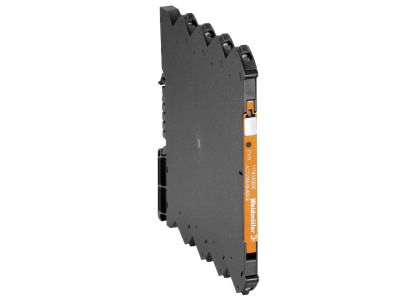

Przetwornik sygnału ACT20M-CI-2CO-S | 1175990000 Weidmuller

Opis i Kluczowe Cechy

Przetwornik sygnału ACT20M-CI-2CO-S (symbol 1175990000) to uniwersalne urządzenie przeznaczone do izolacji galwanicznej i konwersji sygnałów analogowych w systemach automatyki przemysłowej. Dzięki modułowej obudowie montowanej na szynie TH35 doskonale sprawdza się w rozdzielnicach i szafach sterowniczych. Kluczowe parametry wynikają bezpośrednio z oznaczenia modelu:

• Wejście prądowe (CI): Dedykowane do przetwarzania standardowych sygnałów prądowych z czujników, transmitterów lub regulatorów – umożliwia precyzyjną akwizycję i dalsze przetwarzanie w systemie sterowania.
• Dwa wyjścia przekaźnikowe (2CO): Każde z nich posiada styki przełączne, co pozwala na dwukanałową sygnalizację, sterowanie lub przekazywanie sygnałów alarmowych bez konieczności stosowania dodatkowych separatorów.
• Izolacja galwaniczna między wejściem, wyjściami i zasilaniem: Zapobiega pętlom masy i zakłóceniom EMI, zwiększając niezawodność pomiarów i bezpieczeństwo instalacji.
• Montaż na szynie DIN TH35 (35 mm): Szybki i pewny montaż w standardowych rozdzielnicach, oszczędność miejsca i łatwa rozbudowa systemu.
• Zasilanie pomocnicze (wymagane zewnętrzne): Zapewnia stabilną pracę przetwornika w pełnym zakresie temperaturowym – szczegóły podłączenia zgodnie z dokumentacją producenta.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC), co potwierdza oznaczenie CE. Montaż i eksploatacja muszą być prowadzone zgodnie z wytycznymi producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przetwornik ACT20M-CI-2CO-S znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna separacja i konwersja sygnałów analogowych na sygnały dyskretne. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.

• Separacja galwaniczna sygnałów 4-20 mA z czujników ciśnienia, temperatury, przepływu – ochrona układu sterowania przed przepięciami i zakłóceniami.
• Konwersja sygnału prądowego na dwa niezależne sygnały stykowe do sterowania stycznikami, przekaźnikami lub wejściami PLC.
• Sygnalizacja alarmów i stanów granicznych w szafach sterowniczych – sygnał z przetwornika może być bezpośrednio wykorzystany do wysterowania lampki lub sygnalizatora.
• Automatyka budynkowa i przemysłowa – integracja czujników z systemami BMS, SCADA lub lokalnymi sterownikami.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Przetwornik przeznaczony jest do montażu na szynie TH35 (DIN). Przed podłączeniem należy sprawdzić zgodność parametrów zasilania z danymi na tabliczce znamionowej. Przekrój przewodów powinien być dobrany do przewidywanego obciążenia prądowego styków wyjściowych. Momenty dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przetwornik posiada podświetlenie? W oznaczeniu modelu nie ma informacji o podświetleniu. Urządzenie nie posiada wbudowanego wyświetlacza ani diod sygnalizacyjnych – stan pracy można monitorować przez zewnętrzne układy.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej na szynie w rozdzielnicy standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dostępem palcem). Dokładna wartość może być podana w karcie katalogowej producenta.
• Czy wyjścia przekaźnikowe pracują w trybie NO/NC? Każde z dwóch wyjść jest wyposażone w styk przełączny (changeover), co oznacza, że dostępne są zarówno styki normalnie otwarte (NO), jak i normalnie zamknięte (NC) – pozwala to na elastyczne konfigurowanie logiki sterowania bez dodatkowych przekaźników.
