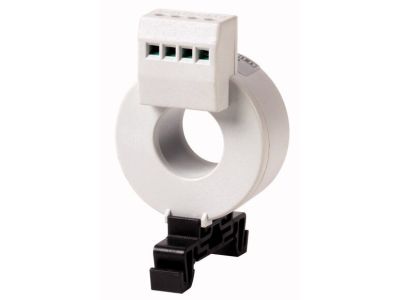

Przetwornik sumy prądów, średnica wewnętrzna 30mm, PFR-W-30 | 285559 Eaton

Alternatywny kod produktu: PFR-W-30

Opis i Kluczowe Cechy

Przetwornik sumy prądów PFR-W-30 (numer katalogowy 285559) to akcesorium przeznaczone do współpracy z wyłącznikami serii NZM, N oraz NS. Średnica wewnętrzna 30 mm umożliwia przewlekanie przewodów o odpowiednim przekroju, co pozwala na pomiar sumarycznego prądu w układach wielofazowych. Montaż na szynie DIN zapewnia wygodną instalację w standardowych rozdzielnicach.

• Średnica wewnętrzna 30 mm: Umożliwia przewlekanie przewodów i kabli, pozwalając na monitorowanie sumy prądów w obwodach trójfazowych lub innych konfiguracjach.
• Kompatybilność z seriami NZM, N, NS: Przeznaczony do wyłączników NZM1, NZM1-4, N1, N1-4, NS1, NZM2, NZM2-4, N2, N2-4 – gwarantuje dopasowanie i łatwą integrację.
• Montaż na szynie DIN: Wyposażony w zaczep mocujący do uniwersalnej szyny TH35/DIN, co upraszcza instalację w rozdzielnicach.
• Akcesorium dedykowane: Zaprojektowane jako element systemu zabezpieczeń i rozdzielnic przemysłowych, zapewniający niezawodne działanie.

Zgodność z Normami

Przetwornik sumy prądów PFR-W-30 został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE. Produkt nie posiada atestu UL/CSA.

Zastosowanie

Przetwornik sumy prądów PFR-W-30 znajduje zastosowanie w systemach monitorowania obciążeń, sterowania oraz automatyki budynkowej i przemysłowej. Umożliwia pomiar sumarycznego prądu w układach wielofazowych, współpracując z wyłącznikami serii NZM.

• Monitorowanie sumarycznego prądu obciążenia w rozdzielnicach głównych i podrozdzielnicach.
• Współpraca z wyłącznikami NZM/N/NS w celu sygnalizacji przeciążeń i sterowania.
• Integracja z systemami PLC, BMS oraz licznikami energii do zdalnego odczytu i analizy.
• Pomiar w obwodach trójfazowych w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż przetwornika sumy prądów powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35/DIN. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody należy przewlec przez otwór o średnicy 30 mm, a następnie zamocować przetwornik na szynie za pomocą dołączonego zaczepu. Momenty dokręcania oraz przekrój przewodów dobierać zgodnie z dokumentacją techniczną i obowiązującymi normami.

FAQ

• Jaka jest średnica wewnętrzna przetwornika? Średnica wewnętrzna wynosi 30 mm, co umożliwia przewlekanie przewodów o odpowiednim przekroju.
• Z jakimi wyłącznikami współpracuje ten przetwornik? Przetwornik jest przeznaczony do serii NZM1, NZM1-4, N1, N1-4, NS1, NZM2, NZM2-4, N2, N2-4. Przed zakupem należy sprawdzić kompatybilność z konkretnym modelem wyłącznika.
• Czy przetwornik posiada atest UL/CSA? Nie, produkt nie posiada atestu UL/CSA. Przeznaczony jest głównie na rynek europejski (oznakowanie CE).
