Przetwornik poziomu jasności 1-2000 Lux | MAX-MB-LS-1 F&F

Opis i Kluczowe Cechy

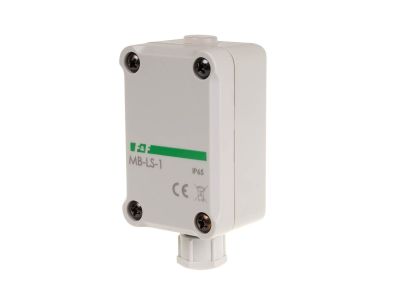

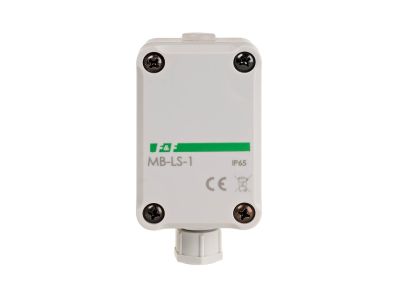

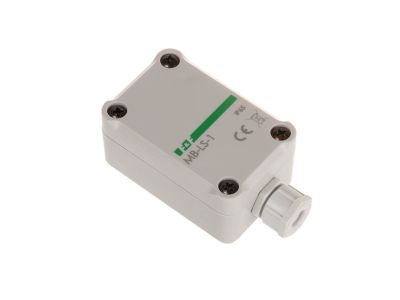

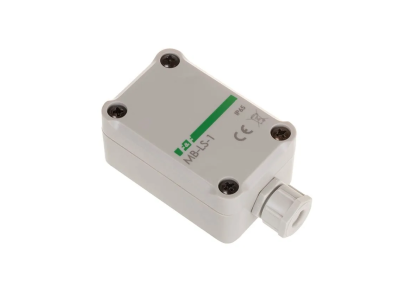

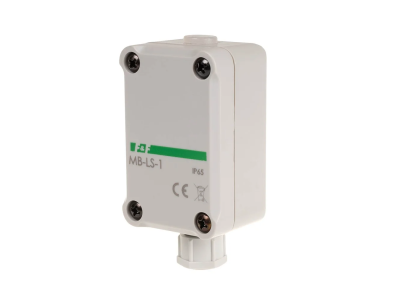

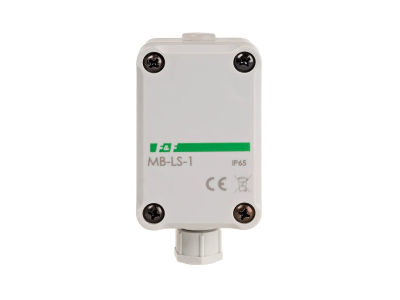

Przetwornik poziomu jasności MAX-MB-LS-1 to zaawansowany czujnik natężenia oświetlenia przeznaczony do ciągłego pomiaru w zakresie od 1 do 2000 luksów. Wyposażony w interfejs RS-485 z protokołem MODBUS RTU (tryb SLAVE) umożliwia łatwą integrację z systemami automatyki budynkowej i sterownikami PLC. Kompaktowa obudowa o wymiarach 42 x 63 x 30 mm zapewnia łatwy montaż natynkowy, a stopień ochrony IP65 gwarantuje niezawodną pracę w trudnych warunkach – na zewnątrz lub w wilgotnych pomieszczeniach.

• Zakres pomiarowy 1–2000 Lux: Precyzyjny pomiar od bardzo niskiego do wysokiego poziomu nasłonecznienia, umożliwiający sterowanie oświetleniem sztucznym w zależności od warunków zewnętrznych – oszczędność energii i komfort użytkowników.
• Interfejs RS-485 z MODBUS RTU: Komunikacja w standardzie przemysłowym pozwala na odczyt wartości i konfigurację (adres 1–247, prędkość 1200–115200 bit/s, bity parzystości EVEN/ODD/NONE) – łatwa integracja z istniejącymi systemami BMS i PLC.
• Hermetyczna obudowa IP65: Pyłoszczelność i odporność na strumienie wody zapewniają bezawaryjną pracę w miejscach narażonych na wilgoć, kurz i zmienne temperatury (-40÷70°C).
• Zasilanie 9÷30 V DC, pobór mocy 0,3 W: Szeroki zakres napięcia zasilania oraz niski pobór prądu (maks. 40 mA) umożliwiają zasilanie z typowych zasilaczy 12/24 V DC bez ryzyka przeciążenia.
• Małe wymiary i montaż natynkowy: Kompaktowa puszka (42x63x30 mm) z dławnicą PG7 i przewodem okrągłym do Ø7 mm – szybki montaż na ścianie za pomocą dwóch wkrętów, uszczelniona pokrywa z uszczelką silikonową.

Zgodność z Normami

Przetwornik MAX-MB-LS-1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach niskonapięciowych. Stopień ochrony IP65 odpowiada normie IEC 60529.

Zastosowanie

Przetwornik poziomu jasności doskonale sprawdza się w systemach automatyki budynkowej, gdzie wymagane jest precyzyjne sterowanie oświetleniem w zależności od natężenia światła naturalnego. Oto typowe scenariusze zastosowań:

• Automatyczne ściemnianie lub wyłączanie oświetlenia sztucznego w biurach, halach produkcyjnych i magazynach – redukcja zużycia energii.
• Sterowanie roletami i żaluzjami w inteligentnych budynkach – dostosowanie ilości wpadającego światła do potrzeb użytkowników.
• Pomiar nasłonecznienia w systemach BMS i PLC – sygnalizacja poziomu oświetlenia i integracja z harmonogramami czasowymi.
• Zewnętrzne czujniki do sterowania oświetleniem ulicznym lub podjazdowym – włączanie/wyłączanie po przekroczeniu progów jasności.

Wskazówki Montażowe

Montaż przetwornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu natynkowego na ścianie lub innym podłożu za pomocą dwóch wkrętów (w zestawie). Przed zamknięciem pokrywy należy upewnić się, że uszczelka silikonowa jest prawidłowo osadzona. Podłączenie przewodów wykonać do zacisków śrubowych o przekroju do 2,5 mm² z momentem dokręcania 0,4 Nm. Przekrój przewodu (zalecany 2×0,5 mm²) dobrać do spodziewanego obciążenia. Dławnicę PG7 dokręcić tak, aby zapewnić szczelność, nie uszkadzając kabla. Unikać instalacji w miejscach narażonych na bezpośrednie uderzenia mechaniczne lub agresywne chemikalia.

FAQ

• Jaki jest zakres pomiarowy przetwornika? Przetwornik mierzy natężenie oświetlenia w zakresie od 1 do 2000 luksów. Minimalna wartość pomiarowa to 1 Lux, co pozwala na rejestrację bardzo małych ilości światła.
• Czy czujnik jest odporny na wilgoć i kurz? Tak, obudowa posiada stopień ochrony IP65, co oznacza całkowitą pyłoszczelność oraz odporność na strumienie wody (np. deszcz). Może być montowany na zewnątrz budynków.
• Jaki protokół komunikacyjny jest obsługiwany? Przetwornik komunikuje się przez RS-485 z protokołem MODBUS RTU w trybie SLAVE. Użytkownik może skonfigurować adres (1–247), prędkość transmisji (1200–115200 bit/s), bity stopu oraz typ parzystości za pomocą dedykowanego oprogramowania lub rejestrów MODBUS.
