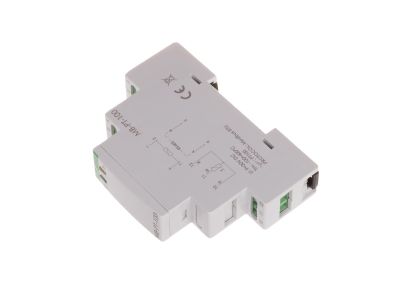

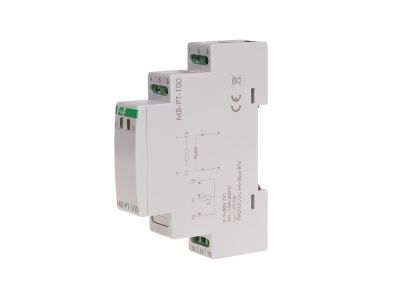

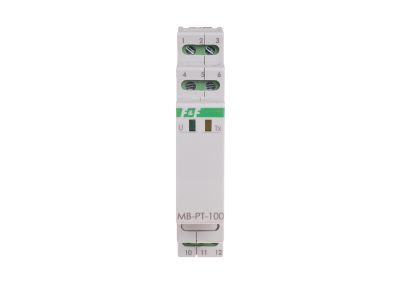

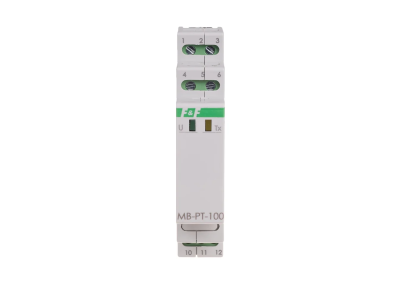

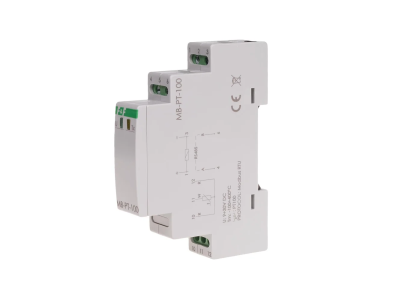

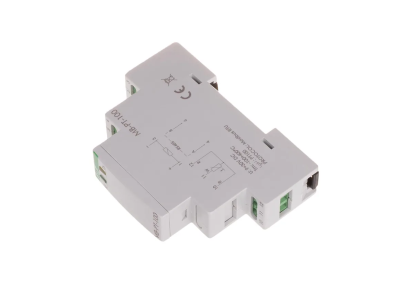

Przetwornik pomiaru temperatury MAX-MB-PT-100 | MAX-MB-PT-100 F&F

Alternatywny kod produktu: MB-PT-1

Opis i Kluczowe Cechy

Przetwornik pomiaru temperatury MAX-MB-PT-100 (symbol: MAX-MB-PT-100) przeznaczony jest do współpracy z zewnętrznymi sondami PT-100 (kompatybilny m.in. z typem RT56). Umożliwia precyzyjny pomiar temperatury w zakresie od -100°C do 400°C z błędem ±1°C, a wyniki przekazuje przez port RS-485 z protokołem MODBUS RTU (tryb SLAVE). Urządzenie zajmuje tylko 1 moduł (18 mm) na szynie TH35, co oszczędza miejsce w rozdzielnicy. Zasilanie 9÷30 V DC zapewnia dużą elastyczność przy integracji z różnymi systemami automatyki.

• Zakres pomiarowy -100÷400°C, błąd ±1°C: dokładny pomiar w szerokim zakresie temperatur, odpowiedni dla aplikacji przemysłowych i HVAC.
• Interfejs RS-485 z protokołem MODBUS RTU (tryb SLAVE): łatwa integracja z PLC, HMI, sterownikami i systemami BMS – parametry transmisji (prędkość 1200÷115200 bit/s, bity danych 8, bity stopu 1/1.5/2, parzystość EVEN/ODD/NONE, adres 1÷247) w pełni konfigurowalne.
• Napięcie zasilania 9÷30 V DC: uniwersalne napięcie pozwala na zastosowanie w obwodach stałoprądowych o różnych poziomach, bez konieczności stosowania dodatkowych przetwornic.
• Wymiary 1 moduł (18 mm) i montaż na szynie TH35: kompaktowa obudowa oszczędza miejsce w rozdzielnicy modułowej, ułatwia rozbudowę instalacji.
• Przyłącze zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm: pewne i bezpieczne podłączenie przewodów, zgodne z dobrymi praktykami montażowymi.

Zgodność z Normami

Przetwornik MAX-MB-PT-100 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Produkt znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar temperatury i cyfrowa transmisja danych do systemów nadrzędnych.

• Monitorowanie temperatury w szafach sterowniczych i rozdzielnicach elektrycznych.
• Automatyka budynkowa – sterowanie ogrzewaniem, wentylacją i klimatyzacją (HVAC) w systemach BMS.
• Przemysłowe systemy kontroli procesów – rejestracja temperatury w liniach produkcyjnych, magazynach, serwerowniach.
• Integracja z PLC i sterownikami przemysłowymi w architekturze MODBUS RTU.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Przetwornik montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Przyłącze zacisków śrubowych wykonuje się przewodami o przekroju do 2,5 mm², dokręcając je momentem 0,4 Nm zgodnie z dokumentacją producenta. Należy zachować temperaturę pracy w zakresie -20÷50°C oraz zapewnić odpowiednią wentylację w obrębie rozdzielnicy.

FAQ

• Czy przetwornik wymaga zewnętrznej sondy temperatury? Tak, urządzenie współpracuje z zewnętrznymi czujnikami PT-100 (np. typ RT56). Sam przetwornik nie zawiera wbudowanego czujnika.
• Jaki jest stopień ochrony obudowy? Stopień ochrony wynosi IP20 – urządzenie jest przystosowane do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych.
• Jaki protokół komunikacyjny jest obsługiwany? Przetwornik komunikuje się przez port RS-485 z wykorzystaniem protokołu MODBUS RTU w trybie SLAVE. Wszystkie parametry transmisji (prędkość, bity danych, parzystość, adres) są programowalne.
