Przetwornik pomiaru napięcia MAX-MB-3U-1, trójfazowy, z wyjściem MODBUS RTU | MAX-MB-3U-1 F&F

Alternatywny kod produktu: MB-3U-1

Opis i Kluczowe Cechy

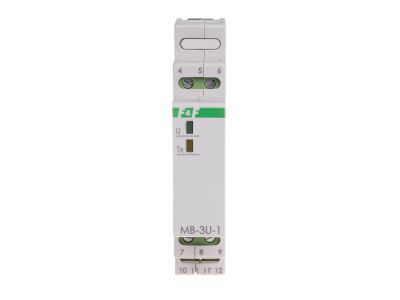

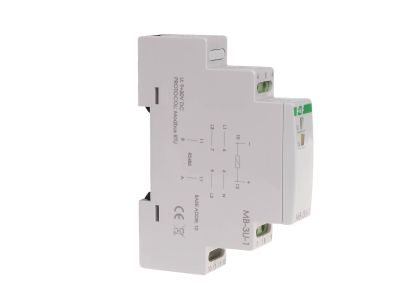

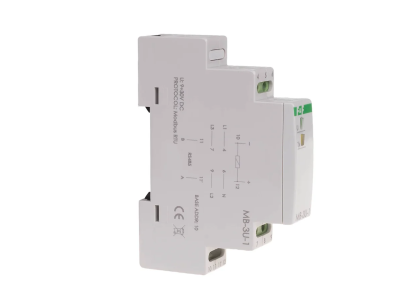

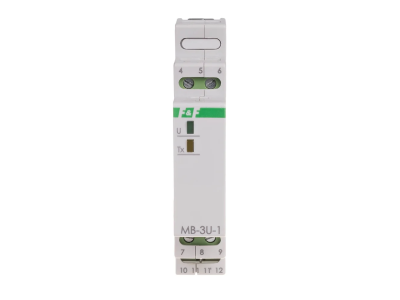

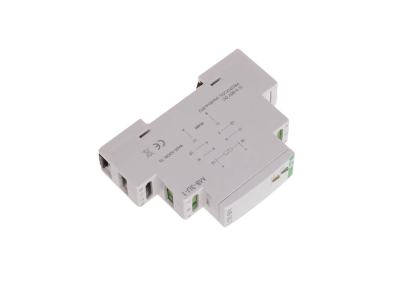

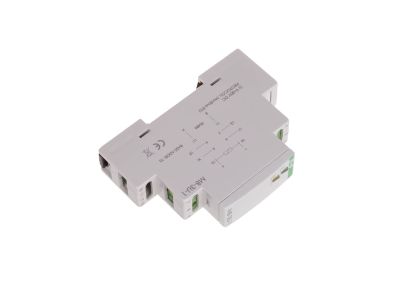

Przetwornik pomiaru napięcia trójfazowego MAX-MB-3U-1 (symbol MAX-MB-3U-1) umożliwia precyzyjny pomiar napięcia przemiennego i stałego w zakresach TrueRMS, z jednoczesną transmisją danych przez port RS-485 z protokołem MODBUS RTU. Zajmuje zaledwie 1 moduł (18 mm) na szynie DIN, co pozwala na oszczędność miejsca w rozdzielnicy.

• Zasilanie 9÷30 V DC: Szeroki zakres napięcia zasilającego umożliwia pracę w różnych instalacjach – od standardowych zasilaczy 12 V po przemysłowe 24 V, bez konieczności stosowania dodatkowych konwerterów.
• Pomiar TrueRMS napięcia AC 0÷285 V i DC 0÷400 V: Wierne odzwierciedlenie rzeczywistej wartości skutecznej napięcia odkształconego oraz pomiar napięcia stałego – jeden przyrząd do obu rodzajów sieci.
• Maksymalny błąd pomiarowy 0,5%: Dokładność na poziomie 0,5% gwarantuje wiarygodne odczyty dla układów monitoringu, sterowania i rozliczeń energii.
• Interfejs RS-485, protokół MODBUS RTU (SLAVE): Łatwa integracja z systemami automatyki, PLC, HMI i BMS – prędkość transmisji od 1200 do 115200 bit/s, adres 1÷247, konfigurowalne bity stopu i parzystości.
• Częstotliwość próbkowania 10 Hz i precyzja odczytu 1 V: Odświeżanie pomiaru co 100 ms pozwala na bieżące śledzenie zmian napięcia, a rozdzielczość 1 V jest wystarczająca do większości zastosowań monitorujących.

Zgodność z Normami

Przetwornik MAX-MB-3U-1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi (seria EN) oraz posiada certyfikat CE. Napięcie przebicia między wejściem a wyjściem wynosi 3 kV, co zapewnia bezpieczną separację galwaniczną w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki trójfazowemu pomiarowi napięcia i wyjściu MODBUS RTU, przetwornik sprawdza się w systemach monitoringu sieci energetycznej, automatyce budynkowej oraz jako element układów sterowania.

• Monitorowanie napięcia w rozdzielnicach głównych i podrozdzielniach – raportowanie do systemu BMS.
• Pomiar napięcia zasilania urządzeń krytycznych (serwery, maszyny) z sygnalizacją przekroczeń.
• Integracja z PLC lub sterownikami free – odczyt rejestrów napięcia do celów wizualizacji i archiwizacji.
• Kontrola jakości energii – wykrywanie zapadów, wzrostów i asymetrii napięcia w sieciach 3-fazowych.

Wskazówki Montażowe

Montaż i podłączenie przetwornika MAX-MB-3U-1 powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w instalacji. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe przystosowane są do przewodów o przekroju do 2,5 mm²; moment dokręcający nie może przekraczać 0,4 Nm. Przekrój przewodów zasilających i pomiarowych należy dobrać zgodnie z obowiązującymi normami (np. PN-IEC 60364) oraz maksymalnym poborem prądu przetwornika (50 mA). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ustawienia adresu i parametrów transmisji.

FAQ

• Czy przetwornik mierzy napięcie stałe i przemienne jednocześnie? Tak, MAX-MB-3U-1 mierzy w trybie TrueRMS napięcie AC z zakresu 0÷285 V oraz DC z zakresu 0÷400 V. Tryb pomiaru jest automatyczny (AC/DC), a odczyt dostępny jest w odpowiednich rejestrach MODBUS.
• Jaki jest stopień ochrony przetwornika? Stopień ochrony obudowy to IP20 – urządzenie przeznaczone jest do montażu w suchych wnętrzach, wewnątrz rozdzielnicy lub szafy sterowniczej.
• Jak ustawić adres i prędkość transmisji MODBUS? Adres (1÷247), prędkość (1200÷115200 bit/s), bity stopu (1/2) oraz parzystość (EVEN/ODD/NONE) konfiguruje się za pomocą przełączników DIP lub oprogramowania konfiguracyjnego (zgodnie z dokumentacją producenta). Domyślnie urządzenie pracuje jako SLAVE.
