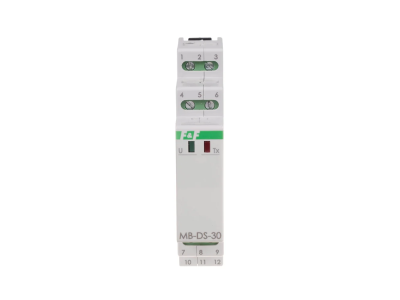

Przetwornik pomiarowy MB-DS-30 z czujnikami temperatury DS18B20 połączonych w magistrali 1-WIRE | MAX-MB-DS-30 F&F

Alternatywny kod produktu: xx

Opis i Kluczowe Cechy

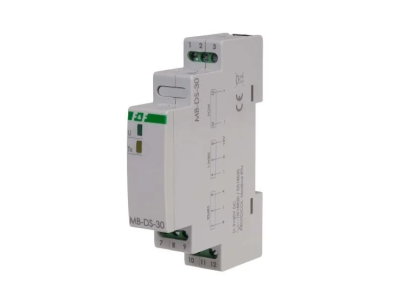

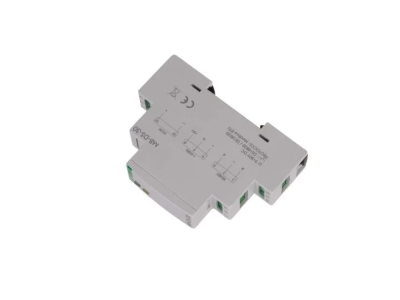

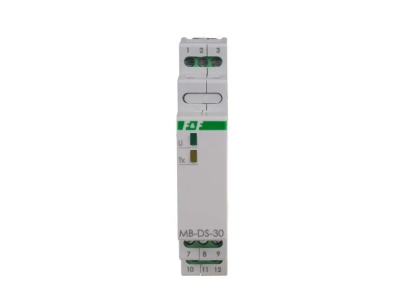

Przetwornik pomiarowy MB-DS-30 (symbol MAX-MB-DS-30) to zaawansowane urządzenie do precyzyjnego monitorowania temperatury w instalacjach przemysłowych i systemach automatyki. Zasilany napięciem 9÷30 V DC, współpracuje z cyfrowymi czujnikami temperatury DS18B20 podłączonymi w magistrali 1-WIRE, umożliwiając pomiar w zakresie -55÷125°C. Dane przesyłane są poprzez port RS-485 z wykorzystaniem protokołu MODBUS RTU, co zapewnia stabilną i szybką komunikację z systemami nadrzędnymi. Moduł sygnalizuje stan pracy za pomocą diod LED: zielona U (zasilanie) i żółta Tx (transmisja danych).

• Zasilanie 9÷30 V DC: Szeroki zakres napięcia zasilania zwiększa elastyczność montażu w różnych aplikacjach przemysłowych.
• Komunikacja RS-485/Modbus RTU: Umożliwia integrację z systemami SCADA, sterownikami PLC i innymi urządzeniami nadrzędnymi do zdalnego monitorowania i sterowania.
• Pomiar do 30 czujników DS18B20: Obsługa magistrali 1-WIRE pozwala na rozbudowę systemu pomiarowego o wiele punktów pomiarowych przy minimalnym okablowaniu.
• Dokładność ±1°C: Wysoka precyzja pomiaru w zakresie -10÷85°C, niezbędna w aplikacjach wymagających kontroli temperatury z dużą dokładnością.
• Montaż na szynie 35 mm: Kompaktowa budowa (1 moduł, 18 mm) ułatwia instalację w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przetwornik MB-DS-30 spełnia wymagania norm europejskich dotyczących urządzeń pomiarowych i komunikacyjnych. Posiada deklarację zgodności CE oraz jest kompatybilny z normami przemysłowymi dotyczącymi systemów automatyki i transmisji danych.

Zastosowanie

Przetwornik MB-DS-30 znajduje zastosowanie w systemach monitorowania temperatury w różnych gałęziach przemysłu, energetyce oraz budynkach inteligentnych.

• Monitorowanie temperatury w szafach sterowniczych i rozdzielniach – zapobieganie przegrzaniu aparatury.
• Systemy klimatyzacji i wentylacji – precyzyjna kontrola temperatury w pomieszczeniach.
• Przemysł spożywczy i magazynowanie – nadzór nad warunkami temperaturowymi w chłodniach i suszarniach.
• Systemy grzewcze i chłodnicze – ciągła rejestracja parametrów dla optymalizacji pracy instalacji.
• Automatyka budynkowa – integracja z systemami BMS (Building Management System) do zdalnego sterowania.

Wskazówki Montażowe

Montaż przetwornika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilania. Moduł należy zamontować na szynie 35 mm w szafie sterowniczej, zachowując odpowiednie odstępy od innych urządzeń dla zapewnienia odpowiedniej wentylacji. Czujniki DS18B20 należy podłączyć zgodnie z topologią magistrali 1-WIRE, a port RS-485 skonfigurować z uwzględnieniem parametrów transmisji (prędkość, bity danych, parzystość). Po podłączeniu zasilania należy sprawdzić sygnalizację LED i przeprowadzić test komunikacji z systemem nadrzędnym.

FAQ

• Jakie czujniki temperatury są kompatybilne z przetwornikiem MB-DS-30? Moduł współpracuje z cyfrowymi czujnikami temperatury DS18B20, DS1820 oraz DS18S20 podłączonymi w magistrali 1-WIRE.
• Czy przetwornik wymaga dodatkowego zasilania dla czujników? Nie – czujniki DS18B20 zasilane są bezpośrednio z magistrali 1-WIRE, co eliminuje potrzebę dodatkowych przewodów zasilających.
• Jak skonfigurować adres MODBUS? Adres urządzenia Master (SLAVE) można ustawić w zakresie 1÷247 za pomocą odpowiednich dip-switchów lub oprogramowania konfiguracyjnego dostarczanego przez producenta.
