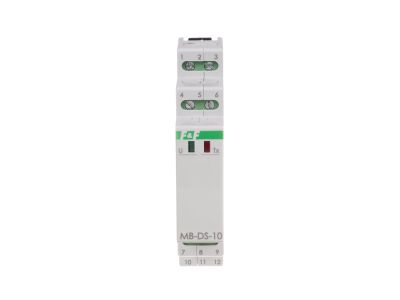

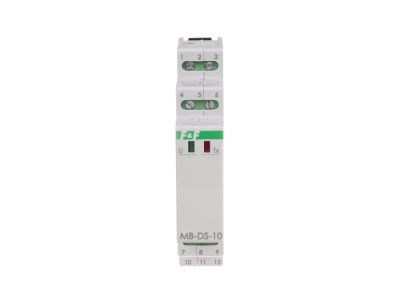

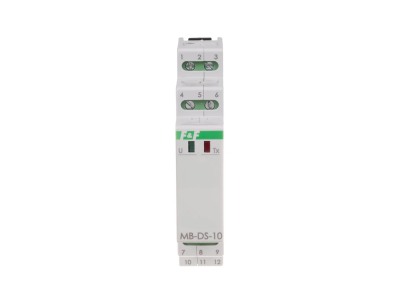

Przetwornik pomiarowy MB-DS-10 z czujnikami temperatury DS18B20 połączonych w magistrali 1-WIRE | MAX-MB-DS-10 F&F

Alternatywny kod produktu: xx

Opis i Kluczowe Cechy

Przetwornik pomiarowy MB-DS-10 (symbol MAX-MB-DS-10) to moduł pomiarowy z interfejsem RS-485/Modbus RTU, przeznaczony do ciągłego monitorowania temperatury w zakresie od -55°C do 125°C. Zasilany napięciem 9÷30 V DC, współpracuje z cyfrowymi czujnikami temperatury DS18B20 (magistrala 1-WIRE), obsługując do 10 punktów pomiarowych. Moduł montowany jest na szynie 35 mm (1 moduł, 18 mm szerokości) i charakteryzuje się niskim poborem mocy (0,3 W). Sygnalizacja stanu pracy za pomocą diod LED: zielonej U (zasilanie) i żółtej Tx (transmisja danych).

• Zakres pomiarowy -55÷125°C: Umożliwia monitorowanie temperatury w szerokim zakresie, od warunków kriogenicznych po wysokie temperatury przemysłowe.
• Interfejs RS-485/Modbus RTU: Standard przemysłowy zapewniający stabilną i niezawodną transmisję danych na odległość do 1200 m.
• Obsługa do 10 czujników DS18B20: Elastyczność w konfiguracji punktów pomiarowych, idealna do złożonych instalacji monitoringu.
• Napięcie zasilania 9÷30 V DC: Praca z różnymi źródłami zasilania, w tym zasilaczami buforowymi i akumulatorami.
• Montaż na szynie 35 mm (1 moduł): Szybki i prosty montaż w szafach sterowniczych i rozdzielnicach, zgodny ze standardami aparatury modułowej.

Zgodność z Normami

Przetwornik MB-DS-10 spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) dla urządzeń pomiarowych. Produkt kompatybilny z normami przemysłowymi dotyczącymi protokołów komunikacyjnych.

Zastosowanie

Przetwornik MB-DS-10 przeznaczony jest do profesjonalnych zastosowań w systemach monitoringu temperatury, automatyce przemysłowej oraz instalacjach wymagających precyzyjnego pomiaru i rejestracji danych.

• Monitorowanie temperatury w szafach sterowniczych i rozdzielnicach – zapobieganie przegrzewaniu się aparatury.
• Pomiar temperatury w komorach chłodniczych, magazynach i pomieszczeniach technicznych.
• Systemy HVAC i klimatyzacja – ciągły monitoring warunków środowiskowych.
• Przemysłowe instalacje grzewcze i chłodnicze – optymalizacja procesów technologicznych.
• Systemy alarmowe i zabezpieczenia przeciwpożarowe – wczesne wykrywanie nieprawidłowości temperaturowych.

Wskazówki Montażowe

Montaż przetwornika powinien być przeprowadzony przez wykwalifikowany personel SEP. Urządzenie montować na szynie 35 mm w szafach sterowniczych, z dala od źródeł ciepła i zakłóceń elektromagnetycznych. Podłączyć zasilanie 9÷30 V DC, pamiętając o polaryzacji. Czujniki DS18B20 podłączyć do magistrali 1-WIRE zgodnie z dokumentacją, zachowując maksymalną długość przewodów dla stabilnej komunikacji. Przetwornik współpracuje z zaciskami śrubowymi 2,5 mm² – moment dokręcający 0,4 Nm. Po montażu przeprowadzić test komunikacji RS-485 i sprawdzić poprawność odczytu temperatury.

FAQ

• Czy moduł MB-DS-10 współpracuje z innymi czujnikami niż DS18B20? Moduł zaprojektowany jest wyłącznie do współpracy z cyfrowymi czujnikami temperatury DS18B20 (magistrala 1-WIRE). Inne czujniki nie będą obsługiwane.
• Jaki jest maksymalny błąd pomiarowy przetwornika? Maksymalny błąd pomiarowy wynosi ±1°C w całym zakresie pomiarowym.
• Czy moduł wymaga dodatkowego zasilania dla czujników? Nie – czujniki DS18B20 zasilane są z magistrali 1-WIRE, co eliminuje potrzebę osobnego zasilania.
