Przetwornik natężenia prądu z MODBUS RTU 15A | MAX-MB-3I-1-15A F&F

Alternatywny kod produktu: MB-3I-1 15A

Opis i Kluczowe Cechy

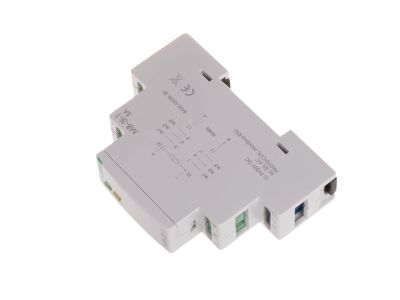

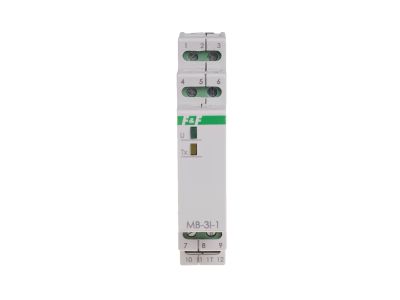

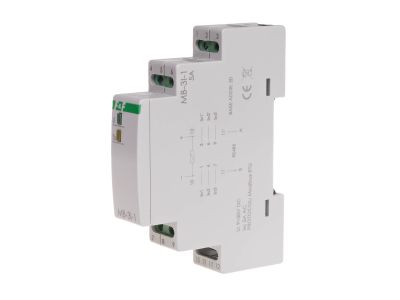

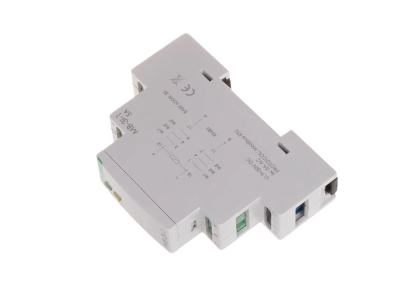

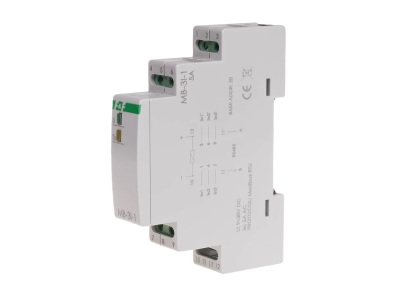

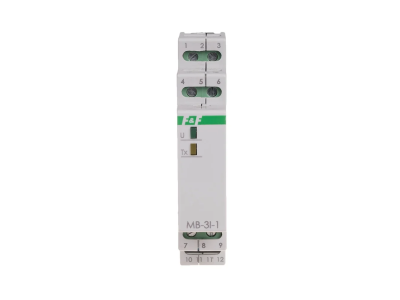

Przetwornik natężenia prądu MAX-MB-3I-1-15A firmy MAX to trójfazowe urządzenie pomiarowe z wyjściem MODBUS RTU, przeznaczone do bezpośredniego pomiaru prądu przemiennego i stałego. Oferuje zakres pomiarowy 0÷15 A AC (TrueRMS) oraz 0÷20 A DC przy napięciu do 285 V AC / 400 V DC. Dzięki kompaktowej obudowie o szerokości 1 modułu (18 mm) i montażowi na szynie DIN 35 mm idealnie sprawdza się w rozdzielnicach i szafach sterowniczych.

• Zakres pomiarowy 0÷15 A AC / 0÷20 A DC (TrueRMS): umożliwia wiarygodny pomiar prądu zarówno sinusoidalnego, jak i odkształconego, a także stałego – bez konieczności stosowania przekładników zewnętrznych.
• Komunikacja MODBUS RTU przez port RS-485: zapewnia łatwą integrację z systemami PLC, HMI, BMS i innymi urządzeniami automatyki, z programowalną prędkością 1200÷115200 bit/s oraz adresem SLAVE 1÷247.
• Dokładność pomiaru ±0,5% i rozdzielczość odczytu 0,1 A: gwarantuje precyzyjne monitorowanie obciążenia i pozwala wykryć niewielkie zmiany prądu w instalacji.
• Szeroki zakres napięcia zasilania 9÷30 V DC: umożliwia stosowanie z popularnymi zasilaczami przemysłowymi i ułatwia projektowanie układu zasilania.
• Kompaktowa obudowa 1 modułu (18 mm) z zaciskami śrubowymi do 2,5 mm²: oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.

Zgodność z Normami

Przetwornik MAX-MB-3I-1-15A został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Stopień ochrony IP20 jest odpowiedni dla instalacji wewnątrz rozdzielnic i szaf sterowniczych. Urządzenie spełnia wymogi bezpieczeństwa dla aparatury pomiarowej i sterowniczej stosowanej w środowisku przemysłowym i budynkowym.

Zastosowanie

Przetwornik przeznaczony jest do bezpośredniego pomiaru prądu w obwodach trójfazowych oraz stałoprądowych. Dzięki cyfrowemu interfejsowi MODBUS RTU sprawdza się w systemach monitorowania i sterowania wymagających zdalnego odczytu i archiwizacji danych.

• Monitorowanie obciążenia silników, grzałek i innych odbiorników trójfazowych w automatyce przemysłowej.
• Integracja z systemami BMS w celu analizy zużycia energii i wykrywania przeciążeń.
• Pomiar prądu stałego w instalacjach fotowoltaicznych, ładowarkach akumulatorów i zasilaczach buforowych.
• Diagnostyka i raportowanie parametrów sieci w inteligentnych budynkach.

Wskazówki Montażowe

Montaż przetwornika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do zamocowania na szynie TH35 (DIN) w pozycji pionowej lub poziomej. Przewody należy podłączyć do zacisków śrubowych o przekroju max. 2,5 mm², a moment dokręcania stosować zgodnie z dokumentacją producenta. Należy zapewnić zewnętrzne źródło zasilania DC w zakresie 9÷30 V. Przetwornik nie wymaga dodatkowego chłodzenia, jednak należy unikać montażu w miejscach o podwyższonej wilgotności (powyżej 85% przy 30°C).

FAQ

• Jakie jest napięcie zasilania przetwornika? Zakres napięcia zasilania wynosi 9÷30 V DC – urządzenie może być zasilane z typowych zasilaczy przemysłowych 12 V lub 24 V DC.
• Czy przetwornik mierzy prąd stały? Tak, umożliwia pomiar prądu stałego w zakresie 0÷20 A DC (napięcie do 400 V DC).
• Jaka jest rozdzielczość odczytu rejestru MODBUS? Minimalna zmiana odczytywana przez rejestr wynosi 0,1 A, co przy błędzie pomiarowym ±0,5% pozwala na precyzyjne monitorowanie obciążenia.
