Przetwornik napięciowy 0-10V lub 4-20MA/0-10V lub 4-20MA | RMCN22BD Schneider Electric

Opis i Kluczowe Cechy

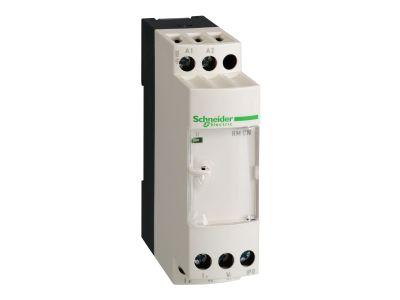

Przetwornik analogowy Schneider Electric o numerze katalogowym RMCN22BD to zaawansowane urządzenie z serii Zelio Analog, zaprojektowane z myślą o precyzyjnym przetwarzaniu sygnałów w systemach automatyki przemysłowej. Urządzenie pełni rolę separatora i konwertera sygnałów standardowych, co pozwala na bezpieczną i stabilną komunikację między czujnikami a sterownikami PLC lub systemami rozproszonymi. Przetwornik obsługuje wejścia napięciowe w zakresie od 0 do 10 V prądu stałego (DC) oraz wejścia prądowe w standardzie 4...20 mA. Dzięki elastyczności konfiguracji, wyjście analogowe może zostać dostosowane do potrzeb aplikacji, oferując sygnał napięciowy 0...10 V (przy impedancji obciążenia większej lub równej 100 kΩ) lub sygnał prądowy 4...20 mA (przy impedancji obciążenia mniejszej lub równej 500 Ω). Solidna konstrukcja gwarantuje wysoką odporność na zakłócenia elektromagnetyczne, co jest kluczowe w trudnych warunkach hal produkcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Przetwornik RMCN22BD spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikaty uznawane na całym świecie, takie jak CE, UL oraz CSA, co pozwala na jego bezproblemową integrację w maszynach przeznaczonych na rynki globalne. Izolacja galwaniczna między wejściem a wyjściem zapewnia ochronę drogich modułów wejść analogowych sterowników przed przepięciami i pętlami masy.

Zastosowanie

Przetwornik Zelio Analog znajduje szerokie zastosowanie w nowoczesnych układach sterowania procesami. Jest idealnym rozwiązaniem w sytuacjach, gdy konieczne jest:

• Konwertowanie sygnału z czujników ciśnienia, temperatury lub przepływu na standard akceptowany przez system sterowania.
• Dopasowanie poziomów sygnałów w przypadku modernizacji starszych maszyn i łączenia ich z nowymi sterownikami.
• Eliminacja zakłóceń sygnałowych na długich trasach kablowych poprzez zamianę sygnału napięciowego na prądowy 4-20 mA, który jest mniej podatny na spadki napięcia.
• Separacja galwaniczna obwodów pomiarowych w celu zwiększenia bezpieczeństwa i stabilności odczytów.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia szybką i trwałą instalację w szafie sterowniczej. Podczas okablowania należy zwrócić szczególną uwagę na parametry impedancji: dla wyjścia napięciowego 0-10V wymagane jest obciążenie powyżej 100 kΩ, natomiast dla pętli prądowej 4-20mA obciążenie nie powinno przekraczać 500 Ω. Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych, aby zminimalizować wpływ zewnętrznych pól magnetycznych. Zaciski śrubowe pozwalają na pewne połączenie przewodów, a odpowiedni moment dokręcania gwarantuje trwałość styku nawet w środowisku narażonym na wibracje.

FAQ

• Czy przetwornik wymaga zewnętrznego zasilania? Tak, seria RMCN22BD wymaga podłączenia napięcia zasilania DC zgodnie ze specyfikacją techniczną serii Zelio Analog.
• Czy mogę jednocześnie korzystać z wyjścia prądowego i napięciowego? Wybór typu wyjścia zależy od sposobu okablowania i konfiguracji urządzenia pod konkretne wejście odbiornika.
• Jaka jest główna korzyść z używania tego przetwornika? Główną korzyścią jest precyzyjna konwersja i separacja sygnałów, co chroni sterownik PLC i zapewnia dokładność pomiarową w systemach automatyki.
