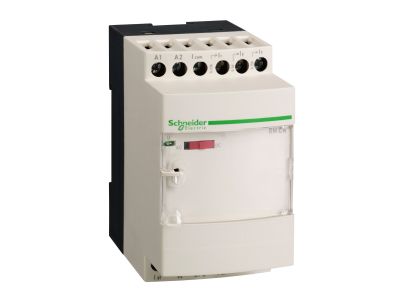

Przetwornik napięcia/prądu 0-5A | RMCA61BD Schneider Electric

Opis i Kluczowe Cechy

Przetwornik napięcia/prądu RMCA61BD z rodziny Zelio Analog to wszechstronne urządzenie do konwersji sygnałów prądowych na standardowe sygnały analogowe. Obsługuje trzy zakresy wejściowe: 0…1,5 A, 0…5 A oraz 0…15 A AC/DC o częstotliwości 50/60 Hz, co umożliwia dopasowanie do różnorodnych aplikacji pomiarowych. Na wyjściu dostępne są sygnały napięciowe 0…10 V (≥ 100 kΩ) oraz prądowe 0…20 mA lub 4…20 mA (≤ 500 Ω), wybierane poprzez odpowiednie okablowanie. Konstrukcja zapewnia dokładną reprodukcję mierzonej wartości i kompatybilność z większością sterowników PLC oraz rejestratorów.

• Trzy programowalne zakresy wejściowe (0…1,5 A / 0…5 A / 0…15 A AC/DC): umożliwiają pomiar różnych obciążeń bez konieczności wymiany urządzenia – jedna jednostka wystarcza do wielu zastosowań.
• Wyjścia analogowe 0–10 V, 0–20 mA, 4–20 mA: dają swobodę wyboru sygnału wyjściowego dopasowanego do wymagań systemu nadrzędnego (PLC, rejestratory, regulatory).
• Konfiguracja przez okablowanie: zmiana zakresu wejściowego i typu wyjścia odbywa się bez użycia dodatkowych narzędzi – oszczędza czas podczas instalacji i modernizacji.
• Sygnał prądu stałego i przemiennego (AC/DC 50/60 Hz): uniwersalność zastosowań – może monitorować zarówno obwody prądu stałego, jak i przemiennego, co upraszcza magazynowanie i logistykę.
• Wysoka impedancja wejściowa dla sygnału napięciowego (≥ 100 kΩ) i mała rezystancja dla pętli prądowej (≤ 500 Ω): gwarantuje minimalne obciążenie źródła i wierne odwzorowanie wartości mierzonej.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskich norm bezpieczeństwa i elektromagnetycznej kompatybilności (EMC). Posiada oznaczenie CE potwierdzające dopuszczenie do obrotu na rynku Unii Europejskiej.

Zastosowanie

Przetwornik RMCA61BD znajduje zastosowanie wszędzie tam, gdzie konieczne jest przekształcenie prądu obciążenia na standardowy sygnał dla układów sterowania lub akwizycji danych.

• Monitorowanie prądu silników, grzałek i innych odbiorników w szafach sterowniczych.
• Dostarczanie sygnału do sterowników PLC oraz systemów SCADA.
• Integracja z regulatorami PID, miernikami panelowymi i rejestratorami.
• Automatyka budynkowa – pomiar prądu instalacji oświetleniowej lub klimatyzacji w celach optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż i podłączenie przetwornika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od całej instalacji. Przewody sygnałowe należy prowadzić z dala od linii energetycznych, aby uniknąć zakłóceń. Przekroje przewodów dobrać zgodnie z obowiązującymi normami oraz wartościami prądów w obwodzie. Zaleca się stosowanie ekranowanych kabli dla połączeń analogowych. Nie przekraczaj parametrów granicznych podanych w dokumentacji producenta.

FAQ

• Jakie zakresy prądu wejściowego obsługuje przetwornik? Urządzenie pracuje w trzech zakresach: 0…1,5 A, 0…5 A oraz 0…15 A, które można wybrać poprzez odpowiednie okablowanie. Dopuszczalny jest prąd stały i przemienny o częstotliwości 50/60 Hz.
• Jak skonfigurować wyjście analogowe? Wybór sygnału wyjściowego (0–10 V, 0–20 mA lub 4–20 mA) odbywa się przez właściwe podłączenie przewodów do zacisków – szczegółowy schemat znajduje się w karcie katalogowej.
• Czy przetwornik wymaga zewnętrznego zasilania? Dokumentacja dostarczonych danych nie zawiera informacji o napięciu zasilania. W celu ustalenia wymagań należy skonsultować się z kartą katalogową producenta lub skontaktować z działem technicznym.
