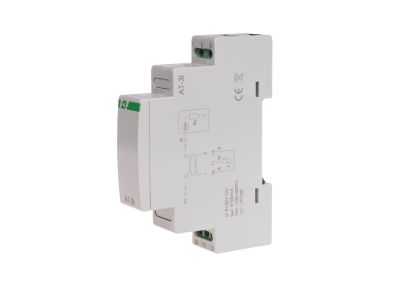

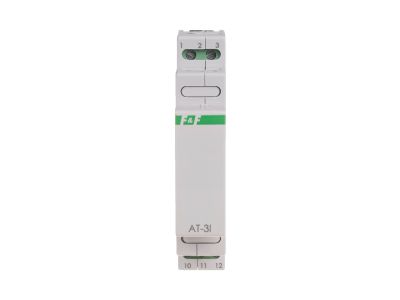

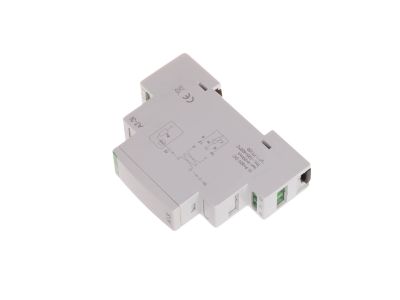

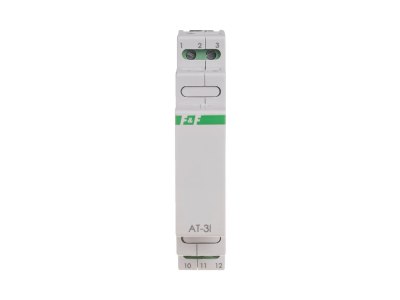

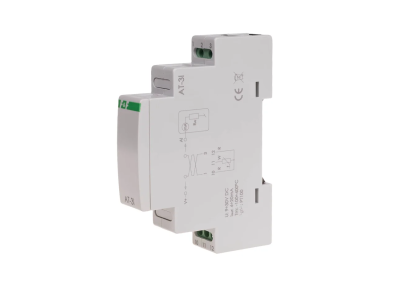

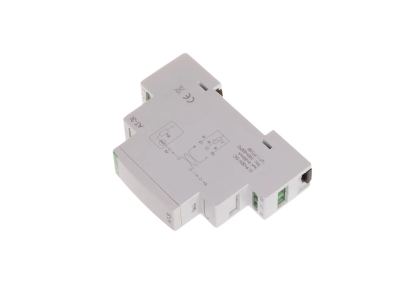

Przetwornik analogowy temperatury MAX-AT-3I dla PT-100 prądowy 4-20mA 1 moduł bez sondy | MAX-AT-3I F&F

Alternatywny kod produktu: AT-3I

Opis i Kluczowe Cechy

Przetwornik analogowy temperatury MAX-AT-3I to urządzenie przeznaczone do pomiaru temperatury za pomocą zewnętrznego czujnika PT-100 (np. RT56) i przekształcania wyniku na unifikowany sygnał prądowy 4-20 mA. Dzięki zasilaniu w szerokim zakresie 9÷30 V DC oraz kompaktowej obudowie o szerokości 1 modułu (18 mm) sprawdza się w instalacjach automatyki budynkowej i przemysłowej, gdzie wymagana jest wysoka dokładność i łatwa integracja z systemami sterowania.

• Zakres pomiarowy -100÷100°C: umożliwia monitorowanie procesów w aplikacjach niskotemperaturowych, chłodnictwie oraz instalacjach klimatyzacyjnych.
• Sygnał wyjściowy 4-20 mA: zapewnia niezawodne i odporne na zakłócenia przesyłanie wartości temperatury na odległość do 300 m, co ułatwia integrację z PLC i rejestratorami.
• Maksymalny błąd pomiarowy ±1,0°C oraz błąd przetwarzania ±0,5%: gwarantują precyzyjny odczyt i powtarzalność pomiarów, niezbędne w sterowaniu krytycznymi procesami.
• Zasilanie 9÷30 V DC i pobór mocy 0,8 W: niskie zapotrzebowanie energetyczne oraz elastyczność w doborze źródła napięcia ułatwiają zabudowę w istniejących szafach sterowniczych.
• Montaż na szynie 35 mm (TH35), 1 moduł: oszczędność miejsca w rozdzielnicy oraz szybki, intuicyjny montaż bez potrzeby dodatkowych uchwytów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla urządzeń automatyki. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przetwornik MAX-AT-3I znajduje zastosowanie wszędzie tam, gdzie wymagany jest zdalny, analogowy pomiar temperatury z czujnikiem PT-100. Dzięki wyjściu prądowemu 4-20 mA idealnie współpracuje z systemami PLC, regulatorami oraz rejestratorami danych.

• Sterowanie procesami przemysłowymi – monitoring temperatury w zbiornikach, rurociągach i komorach grzewczych.
• Automatyka budynkowa – pomiar temperatury w instalacjach HVAC, chłodnictwie i wentylacji.
• Sygnalizacja i kontrola – przekazywanie sygnału do systemów alarmowych lub wizualizacyjnych w przypadku przekroczenia progów temperaturowych.
• Integracja z systemami PLC i przekaźnikami programowalnymi – bezpośrednie podłączenie do wejść analogowych 4-20 mA.

Wskazówki Montażowe

Montaż i podłączenie przetwornika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (35 mm) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm²; moment dokręcający wynosi 0,4 Nm – należy go przestrzegać, aby zapewnić pewne połączenie elektryczne. Przekrój przewodów dobierz do spodziewanego prądu obciążenia (max. 24 mA) oraz długości linii sygnałowej. Stopień ochrony IP20 określa pracę w suchych pomieszczeniach – unikaj montażu w miejscach narażonych na wilgoć lub pył.

FAQ

• Czy przetwornik jest dostarczany z sondą temperatury? Nie. MAX-AT-3I jest przetwornikiem przeznaczonym do współpracy z zewnętrznym czujnikiem PT-100 (np. RT56). Sondę należy zamówić oddzielnie, dopasowując jej zakres i długość do potrzeb instalacji.
• Jaki stopień ochrony ma przetwornik? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest chronione przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporne na wilgoć – przeznaczone do montażu w suchych rozdzielnicach.
• Jakie jest maksymalne napięcie zasilania? Przetwornik jest przystosowany do zasilania napięciem stałym w zakresie 9÷30 V DC (pobór mocy 0,8 W). Należy bezwzględnie przestrzegać górnej granicy, aby nie uszkodzić układu elektronicznego.
