Przetwornik analogowy temperatury MAX-AT-1U napięciowy 0-10V 1 moduł | Max-AT-1U F&F

Alternatywny kod produktu: Max AT-1U

Opis i Kluczowe Cechy

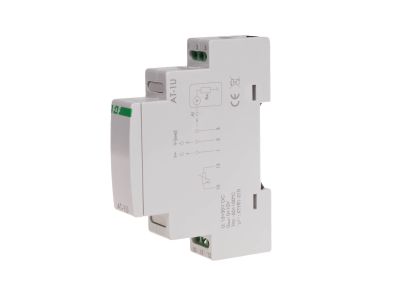

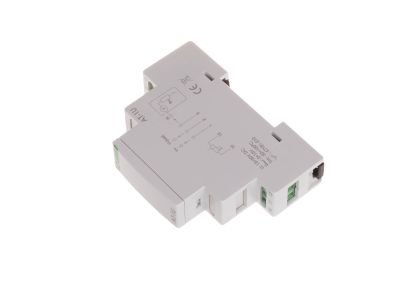

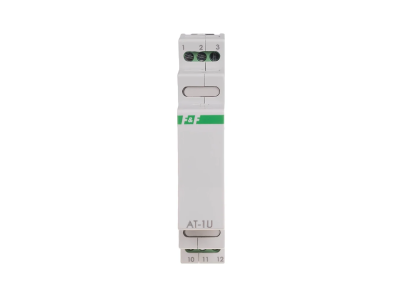

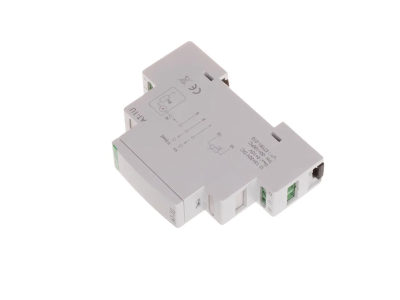

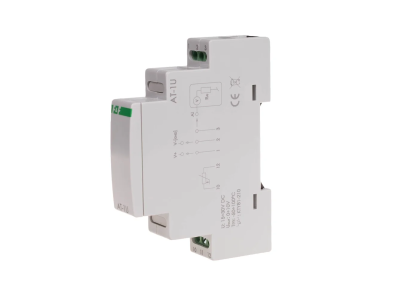

Przetwornik analogowy temperatury MAX-AT-1U przeznaczony do pomiaru temperatury za pomocą zewnętrznego czujnika i przekształcania wyniku na unifikowany sygnał napięciowy 0–10 V. Zasilany napięciem stałym 9÷30 V DC, oferuje zakres pomiarowy od -50°C do 100°C z maksymalnym błędem ±1,5°C. Kompaktowa obudowa o szerokości 1 modułu (18 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Napięcie zasilania 9÷30 V DC: szeroki zakres umożliwia współpracę z różnymi źródłami zasilania – od typowych zasilaczy 12 V po instalacje 24 V DC.
• Zakres pomiarowy -50…100°C: pozwala monitorować zarówno niskie temperatury w chłodnictwie, jak i podwyższone w procesach grzewczych.
• Sygnał wyjściowy 0÷10 V: standardowy sygnał napięciowy kompatybilny z przetwornikami PLC, regulatorami i systemami automatyki budynkowej.
• Maksymalny błąd pomiarowy ±1,5°C: gwarantuje wystarczającą dokładność dla większości aplikacji sterowania i sygnalizacji temperatury.
• Kompaktowa szerokość 1 modułu (18 mm): oszczędza miejsce w rozdzielnicy, umożliwiając montaż większej liczby urządzeń w ograniczonej przestrzeni.
• Przyłącze zaciski śrubowe 2,5 mm²: bezpieczne i pewne podłączenie przewodów, z zalecanym momentem dokręcania 0,4 Nm.

Zgodność z Normami

Przetwornik MAX-AT-1U spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowana technika pomiarowa i konstrukcja elektryczna odpowiadają standardom bezpieczeństwa stosowanym w automatyce i instalacjach niskiego napięcia.

Zastosowanie

Dzięki uniwersalnemu sygnałowi wyjściowemu 0–10 V oraz szerokiemu zakresowi pomiarowemu przetwornik MAX-AT-1U sprawdza się w wielu układach automatyki i sterowania procesami temperaturowymi.

• Pomiar temperatury w systemach HVAC – sterowanie wentylacją, ogrzewaniem i klimatyzacją.
• Monitorowanie temperatury w chłodnictwie i mroźniach – kontrola nad obiegiem chłodniczym.
• Przekazywanie sygnału do sterowników PLC lub regulatorów PID – regulacja precyzyjnych procesów technologicznych.
• Integracja z systemami automatyki budynkowej (BMS) – odczyt i archiwizacja danych temperaturowych.

Wskazówki Montażowe

Montaż przetwornika MAX-AT-1U może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielni o stopniu ochrony co najmniej IP20. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy go przestrzegać, aby zapewnić trwałe i bezpieczne połączenie. Długość przewodu sygnałowego nie powinna przekraczać 20 m, aby uniknąć błędów pomiaru wynikających z rezystancji linii.

FAQ

• Czy przetwornik współpracuje z dowolnym czujnikiem temperatury? Produkt wymaga zewnętrznej sondy temperatury typu RT/RT2. Przetwornik przelicza sygnał z czujnika na napięcie 0–10 V – dobór odpowiedniego czujnika należy oprzeć na zakresie pomiarowym i charakterystyce.
• Jaki jest stopień ochrony obudowy? Przetwornik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy >12 mm (np. ręka, przewody), ale nie jest odporny na wilgoć. Należy go montować w suchym pomieszczeniu, w rozdzielnicy zapewniającej dodatkową ochronę.
• Jakie napięcie zasilania można podać na wejście? Dopuszczalne napięcie zasilania wynosi 9÷30 V DC. Zbyt wysokie napięcie może uszkodzić układ – zaleca się stosowanie stabilizowanego zasilacza odpowiedniego do poboru prądu (moc wejściowa 0,8 W).
