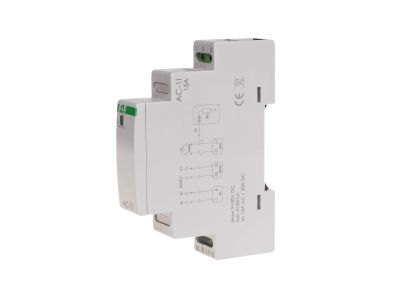

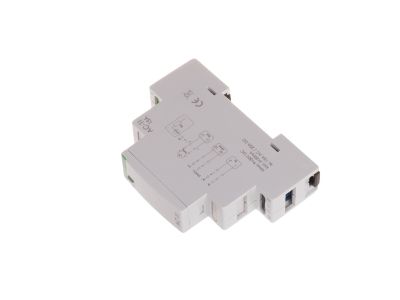

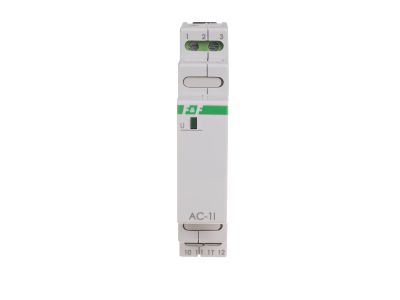

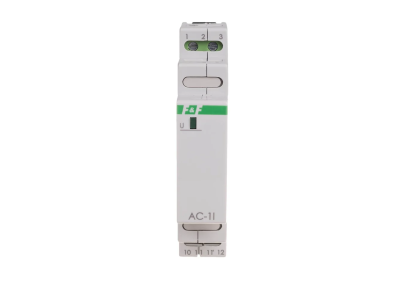

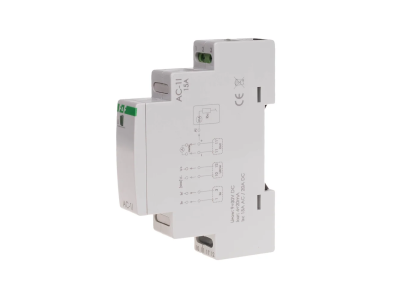

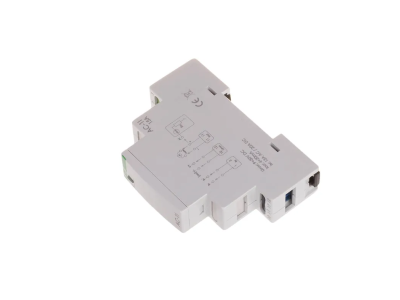

Przetwornik analogowy natężenia prądu jednofazowy AC-1I 15A | MAX-AC-1I-15A F&F

Alternatywny kod produktu: AC-1I 15A

Opis i Kluczowe Cechy

Przetwornik analogowy natężenia prądu AC-1I marki F&F to zaawansowane urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania parametrów sieci elektrycznych. Moduł ten realizuje pomiar bezpośredni natężenia prądu zmiennego (AC) w zakresie do 15 A oraz prądu stałego (DC) do 20 A, wykorzystując technologię TrueRMS. Dzięki temu urządzenie gwarantuje rzetelne wyniki nawet w przypadku przebiegów odkształconych, co jest kluczowe w nowoczesnych instalacjach zasilających.

• Sygnał wyjściowy: Przetwornik konwertuje mierzoną wartość na unifikowany analogowy sygnał prądowy 4÷20 mA, co pozwala na łatwą integrację z systemami PLC, sterownikami mikroprocesorowymi oraz systemami wizualizacji SCADA.
• Wysoka precyzja: Błąd przetwarzania na poziomie zaledwie ±0,5% oraz maksymalny błąd pomiarowy ±0,2 A zapewniają stabilność i wiarygodność danych procesowych.
• Izolacja galwaniczna: Napięcie przebicia między wejściem a wyjściem wynosi 2,1 kV, co stanowi skuteczną barierę ochronną dla czułych układów sterowania.
• Odporność na przeciążenia: Urządzenie wytrzymuje chwilowe skoki prądu do 100 A (przez 100 ms), co chroni moduł przed uszkodzeniem w przypadku rozruchu ciężkich maszyn.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Przetwornik charakteryzuje się niskim poborem mocy na poziomie 0,8 W, co wpisuje się w standardy energooszczędności systemów automatyki budynkowej i przemysłowej.

Zastosowanie

Przetwornik AC-1I znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych, gdzie wymagany jest ciągły nadzór nad obciążeniem obwodów. Jest idealnym rozwiązaniem do:

• Monitorowania pracy silników elektrycznych i wykrywania stanów przeciążeniowych.
• Systemów zarządzania energią (EMS) w celu optymalizacji zużycia prądu.
• Układów automatyki przemysłowej współpracujących z wejściami analogowymi sterowników PLC.
• Zdalnego nadzoru nad oświetleniem lub systemami grzewczymi w budynkach komercyjnych.
• Przesyłania sygnału pomiarowego na duże odległości – dopuszczalna długość przewodu wyjścia sygnałowego wynosi aż 300 metrów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przetwornik przeznaczony jest do instalacji na standardowej szynie montażowej TH-35 (DIN). Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne i pewne połączenie przewodów. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie wymaga zasilania prądem stałym w szerokim zakresie od 9 do 30 V DC, co czyni je kompatybilnym z większością standardowych zasilaczy przemysłowych 12V i 24V.

FAQ

• Czy przetwornik mierzy prąd stały? Tak, urządzenie umożliwia pomiar bezpośredni prądu stałego (DC) w zakresie do 20 A przy maksymalnym napięciu 400 V DC.
• Jaka jest maksymalna odległość przesyłu sygnału 4-20 mA? Dzięki zastosowaniu pętli prądowej, sygnał wyjściowy może być przesyłany przewodem o długości do 300 metrów bez znaczącej utraty jakości danych.
• Czy urządzenie wymaga zewnętrznego przekładnika? W zakresie do 15 A AC / 20 A DC przetwornik realizuje pomiar bezpośredni, co eliminuje konieczność stosowania dodatkowych przekładników prądowych.
• W jakich temperaturach może pracować moduł? Przetwornik jest przystosowany do pracy w szerokim zakresie temperatur otoczenia od -20°C do +50°C.
