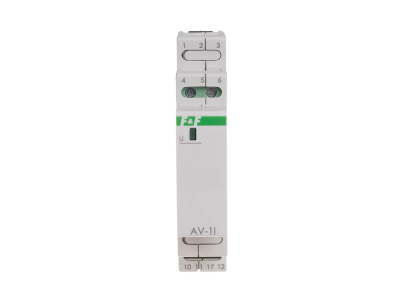

Przetwornik analogowy napięcia, jednofazowy | MAX-AV-1I F&F

Alternatywny kod produktu: AV-1I

Opis i Kluczowe Cechy

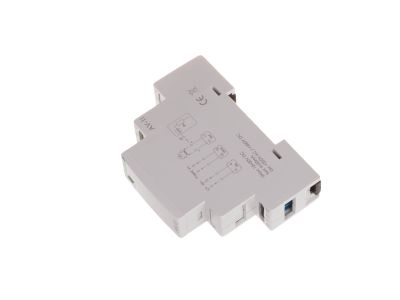

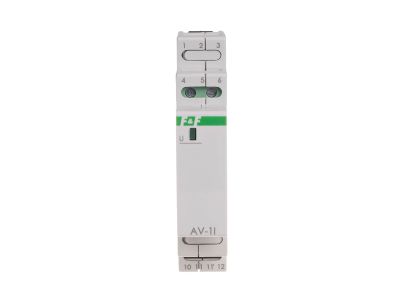

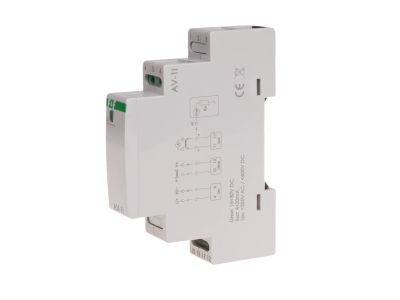

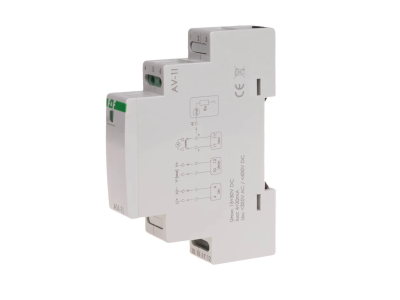

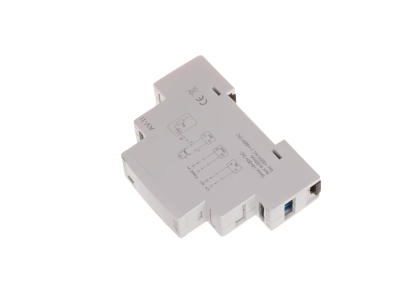

Przetwornik analogowy napięcia MAX-AV-1I to jednofazowy moduł przeznaczony do precyzyjnego pomiaru napięcia przemiennego i stałego oraz przetwarzania go na unifikowany sygnał prądowy 4–20 mA. Zajmuje 1 moduł (18 mm) na szynie TH35, co pozwala na oszczędność miejsca w rozdzielnicy. Zasilany napięciem 9–30 V DC, oferuje zakres pomiarowy TrueRMS: 0–285 V AC oraz 0–400 V DC, zapewniając dokładne odczyty nawet przy odkształconych przebiegach.

• Zakres pomiarów TrueRMS AC/DC: 0–285 V AC / 0–400 V DC – umożliwia wiarygodny pomiar zarówno napięcia sinusoidalnego, jak i odkształconego, co jest kluczowe w instalacjach z przekształtnikami energoelektronicznymi.
• Sygnał wyjściowy 4–20 mA: unifikowany sygnał prądowy ułatwia przesyłanie wartości pomiarowej na odległość do 300 m, bez znaczących strat dokładności, dzięki wbudowanemu filtrowi przeciwzakłóceniowemu.
• Maksymalny błąd pomiarowy ±0,5 V i błąd przetwarzania ±0,5%: gwarantuje powtarzalność i precyzję wymaganą w systemach automatyki i monitoringu.
• Napięcie przebicia WE–WY 3 kV: zapewnia bezpieczną separację galwaniczną między obwodem mierzonym a wyjściem sygnałowym, chroniąc sterowniki PLC i rejestratory.
• Kompaktowa obudowa 1 modułu (18 mm): oszczędza miejsce w szafie sterowniczej, a montaż na szynie TH35 jest szybki i prosty.

Zgodność z Normami

Przetwornik MAX-AV-1I został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Wszystkie parametry techniczne są gwarantowane przez producenta w zakresie temperatury pracy od –20°C do +50°C.

Zastosowanie

Przetwornik napięcia MAX-AV-1I znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie napięcia sieci elektrycznej lub obwodów DC. Dzięki wyjściu 4–20 mA może być łatwo integrowany z systemami automatyki, sterownikami PLC oraz rejestratorami danych.

• Monitorowanie napięcia w rozdzielnicach głównych i podrozdzielnicach – sygnał przesyłany do sterownia nadrzędnego.
• Pomiar napięcia stałego w instalacjach fotowoltaicznych lub zasilaczach awaryjnych – odporność na odkształcone przebiegi dzięki TrueRMS.
• Wizualizacja i kontrola napięcia na panelach operatorskich lub w systemach BMS (Building Management System).
• Współpraca z analogowymi wejściami sterowników PLC przy długich trasach kablowych do 300 m – sygnał prądowy minimalizuje spadki napięcia.

Wskazówki Montażowe

Montaż i podłączenie przetwornika MAX-AV-1I może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przewody przyłączeniowe należy dokręcać z momentem 0,4 Nm, stosując przewody o przekroju do 2,5 mm². Należy pamiętać, że długość przewodu wyjścia sygnałowego może wynosić maksymalnie 300 m. Przed pierwszym uruchomieniem sprawdzić polaryzację zasilania DC.

FAQ

• Jaki jest stopień ochrony przetwornika? Przetwornik posiada stopień ochrony IP20, co oznacza, że jest chroniony przed ciałami stałymi o średnicy powyżej 12 mm, ale nie jest odporny na wilgoć. Montaż należy wykonać w suchej rozdzielnicy.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga stabilizowanego napięcia stałego w zakresie 9–30 V DC. Pobór mocy wynosi zaledwie 0,8 W.
• Jaka jest maksymalna długość przewodu sygnałowego 4–20 mA? Dzięki filtrowi przeciwzakłóceniowemu długość przewodu wyjścia sygnałowego może wynosić do 300 m bez utraty dokładności.
