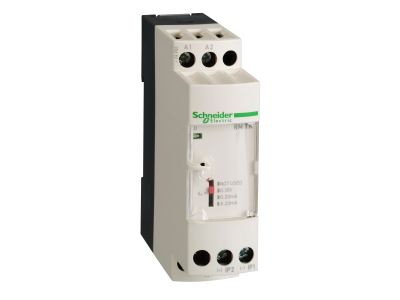

PRZETW. TERMOPARA K / 0-10V LUB 0-20mA | RMTK80BD Schneider Electric

Opis i Kluczowe Cechy

Przetwornik termopary RMTK80BD przystosowany do współpracy z termoparą typu K (NiCr-NiAl) oferuje dwa standardowe sygnały wyjściowe: napięciowy 0-10 V lub prądowy 0-20 mA. Wybór odpowiedniego formatu umożliwia bezpośrednie podłączenie do wejść analogowych sterowników PLC, rejestratorów czy modułów automatyki budynkowej. Dzięki liniowej charakterystyce przetwarzania temperatura może być dokładnie odwzorowana w sygnale elektrycznym, co ułatwia kalibrację i integrację z systemami pomiarowymi.

• Termopara typu K: standardowy czujnik temperatury o szerokim zakresie pomiarowym, stosowany w wielu gałęziach przemysłu – przetwornik został zaprojektowany do bezpośredniej współpracy z tym właśnie typem termopary.
• Wyjście 0-10 V lub 0-20 mA: możliwość przełączania między sygnałem napięciowym a prądowym pozwala dostosować się do wymagań systemu sterowania bez konieczności stosowania dodatkowych konwerterów.
• Sygnał analogowy liniowy względem temperatury: upraszcza konfigurację i odczyt wartości mierzonej, zapewniając przewidywalną charakterystykę przetwarzania.
• Kompensacja zimnych końców (CJC): wbudowany układ kompensacji punktu odniesienia termopary zwiększa dokładność pomiaru w zmiennych warunkach otoczenia – standardowe rozwiązanie w profesjonalnych przetwornikach.
• Uniwersalne zasilanie (brak danych): producent nie podaje konkretnych wartości napięcia zasilania – przed montażem należy zapoznać się z dokumentacją techniczną dołączoną do urządzenia.

Zgodność z Normami

Przetwornik RMTK80BD spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej oraz niskiego napięcia, co potwierdza oznaczenie CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa elektrycznego i pomiarowego. Szczegółowe informacje o zastosowanych normach (jeśli występują) znajdują się w oryginalnej dokumentacji producenta.

Zastosowanie

Przetwornik termopary K z wyjściami analogowymi znajduje zastosowanie wszędzie tam, gdzie wymagany jest elektryczny sygnał proporcjonalny do temperatury. Dzięki wyborowi standardowych zakresów 0-10 V i 0-20 mA bez problemu integruje się z typowymi wejściami PLC i regulatorów PID.

• Pomiar i transmisja temperatury w procesach przemysłowych (np. piece, suszarnie, linie technologiczne).
• Sterowanie klimatyzacją i wentylacją w automatyce budynkowej – sygnał analogowy może być bezpośrednio odczytywany przez centrale BMS.
• Zastosowanie w laboratoriach i monitoringu – rejestracja temperatury w układach pomiarowych i testowych.
• Integracja z systemami sygnalizacji alarmowej – przekroczenie zadanych progów temperaturowych łatwo wykryć na podstawie sygnału wyjściowego.

Wskazówki Montażowe

Montaż i podłączenie przetwornika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Należy postępować zgodnie z dokumentacją techniczną dostarczoną przez producenta – w szczególności zwrócić uwagę na prawidłowe podłączenie termopary (biegunowość) oraz wybór odpowiedniego typu wyjścia (mostkowanie lub przełącznik, jeśli występuje). Przekrój przewodów sygnałowych i zasilających dobrać do spodziewanego obciążenia oraz odległości transmisji. Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych w celu minimalizacji zakłóceń elektromagnetycznych.

FAQ

• Czy przetwornik umożliwia zmianę zakresu wyjściowego? Tak, model RMTK80BD oferuje wybór pomiędzy sygnałem 0-10 V a 0-20 mA. Sposób przełączania (mostek, przełącznik DIP, zwora) należy sprawdzić w dokumentacji producenta.
• Jaki jest stopień ochrony przetwornika? W dostępnych danych nie podano stopnia ochrony IP. W zależności od wersji i przeznaczenia może być przeznaczony do montażu w rozdzielnicy (IP20) lub w obudowie przemysłowej. Przed montażem należy zapoznać się z kartą katalogową.
• Czy sygnał wyjściowy jest izolowany galwanicznie? W danych wejściowych nie ma informacji o izolacji. W typowych przetwornikach termoparowych niskobudżetowych izolacja może nie występować – należy sprawdzić specyfikację producenta przed podłączeniem do wrażliwych wejść PLC.
