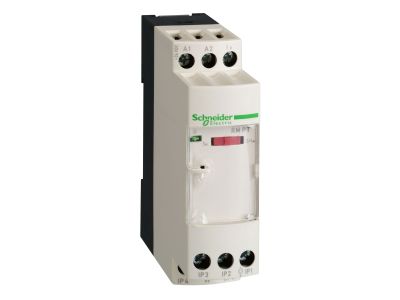

PRZETW. PT100 / 0-10V LUB 0-20mA - ZELIO | RMPT33BD Schneider Electric

Opis i Kluczowe Cechy

Przetwornik temperatury PT100 na sygnał standardowy 0-10V lub 0-20mA (symbol RMPT33BD) to precyzyjne urządzenie do konwersji sygnału rezystancyjnego czujnika PT100 na uniwersalny sygnał analogowy. Przeznaczony do współpracy z układami automatyki, sterownikami PLC oraz systemami nadzoru procesów przemysłowych.

• Wejście PT100: Podłączenie standardowego czujnika platynowego PT100 o zakresie pomiarowym dostosowanym do zastosowania przemysłowego.
• Wyjście 0-10V lub 0-20mA: Uniwersalny sygnał analogowy współpracujący z większością układów sterowania i rejestratorów.
• Precyzyjna konwersja sygnału: Wysoka dokładność przetwarzania zapewnia wiarygodne pomiary temperatury w procesach przemysłowych.
• Zasilanie 24V DC: Standardowe napięcie zasilania dla układów automatyki, kompatybilne z większością zasilaczy przemysłowych.
• Obudowa przemysłowa: Solidna konstrukcja zapewnia ochronę przed warunkami środowiskowymi typowymi dla hal produkcyjnych i instalacji przemysłowych.

Zgodność z Normami

Przetwornik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami przemysłowymi dotyczącymi urządzeń pomiarowych i przetworników sygnałów analogowych.

Zastosowanie

Przetwornik RMPT33BD znajduje zastosowanie w systemach automatyki przemysłowej, gdzie wymagany jest precyzyjny pomiar temperatury i konwersja sygnału na standardowe wyjście analogowe.

• Monitorowanie temperatury w procesach technologicznych (np. suszarnie, piece przemysłowe).
• Pomiar temperatury w instalacjach chłodniczych i klimatyzacyjnych.
• Zastosowanie w układach sterowania PLC do regulacji parametrów procesowych.
• Pomiar temperatury w energetyce, ciepłownictwie oraz systemach wentylacji.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przetwornik należy zamontować w miejscu zapewniającym odpowiednią wentylację i ochronę przed wilgocią. Połączenia elektryczne wykonać zgodnie z oznaczeniami na obudowie, stosując przewody o odpowiednim przekroju. Przed uruchomieniem należy sprawdzić poprawność podłączenia czujnika PT100 i zasilania 24V DC. Upewnić się, że zakres pomiarowy przetwornika odpowiada wymaganiom aplikacji.

FAQ

• Jakie jest typowe zastosowanie przetwornika PT100 na 0-10V/0-20mA? Urządzenie służy do konwersji sygnału rezystancyjnego czujnika PT100 na uniwersalny sygnał analogowy, który może być odczytywany przez sterowniki PLC, rejestratory danych lub systemy SCADA.
• Czy przetwornik wymaga kalibracji? Tak – zaleca się okresową kalibrację w celu utrzymania wysokiej dokładności pomiarów. Procedura kalibracji powinna być przeprowadzona zgodnie z zaleceniami producenta.
• Jakie jest zalecane napięcie zasilania? Przetwornik zasilany jest napięciem 24V DC, co jest standardem w większości układów automatyki przemysłowej.
