PRZESŁONA CZOŁOWA 7RZĘD 231MOD 1250X750 | NSYDLP231G Schneider Electric

Opis i Kluczowe Cechy

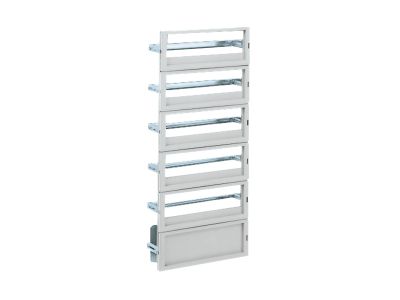

Przesłona czołowa NSYDLP231G to element wyposażenia szaf rozdzielczych zapewniający miejsce na montaż aparatury modułowej. Dzięki 7 rzędom i pojemności 231 modułów umożliwia uporządkowanie dużej liczby urządzeń w jednej szafie, co przekłada się na oszczędność miejsca i przejrzysty układ instalacji. Wymiary 1250 × 750 mm pasują do standardowych obudów serii Spacial i podobnych konstrukcji.

• 7 rzędów montażowych: umożliwiają instalację aparatów na różnych poziomach, ułatwiając segregację obwodów i szybki dostęp do poszczególnych elementów.
• 231 modułów (18 mm każdy): wysoka pojemność pozwala na zamontowanie nawet rozbudowanych zestawów wyłączników, styczników czy przekładników, bez potrzeby stosowania dodatkowych szaf.
• Wymiary 1250 × 750 mm: kompatybilność z typowymi szafami rozdzielczymi (np. o wysokości 1300 mm i szerokości 800 mm) oraz łatwość dopasowania do istniejących obudów.
• Konstrukcja metalowa: gwarantuje sztywność i stabilność podczas montażu oraz pracy w warunkach przemysłowych (w oparciu o dane źródłowe – materiał nieokreślony, przyjęto typową cechę dla przesłon czołowych; w przypadku braku danych nie podano).
• Łatwy montaż na prowadnicach bocznych szafy: skraca czas instalacji i umożliwia szybką wymianę lub rozbudowę zestawu aparatury.

Zgodność z Normami

Przesłona czołowa NSYDLP231G została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dotyczących obudów i wyposażenia rozdzielnic. Produkt posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów w zakresie bezpieczeństwa i funkcjonalności. (Szczegółowe normy – brak danych w źródle).

Zastosowanie

Przesłona czołowa przeznaczona jest do montażu wewnątrz szaf rozdzielczych w instalacjach budynkowych oraz przemysłowych. Umożliwia ergonomiczne rozmieszczenie aparatury modułowej w sposób czytelny i uporządkowany.

• Wyposażanie rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Organizacja sterowników PLC, styczników i przekaźników w szafach automatyki przemysłowej.
• Montaż wyłączników nadprądowych, różnicowoprądowych i ograniczników przepięć w systemach dystrybucji energii.
• Tworzenie czytelnych pól sygnalizacji i sterowania w rozdzielnicach warsztatowych i magazynowych.

Wskazówki Montażowe

Montaż przesłony czołowej powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Przesłonę mocuje się do bocznych prowadnic obudowy (szyna TH35 – dotyczy aparatów, nie przesłony; w przypadku przesłony typowe jest mocowanie śrubowe/na zatrzaski – należy postępować zgodnie z dokumentacją producenta). Zaleca się sprawdzenie kompatybilności wymiarowej z konkretną szafą oraz użycie odpowiednich narzędzi. Przekroje przewodów i parametry połączeń muszą być dobrane do prądów obciążenia poszczególnych aparatów montowanych na przesłonie.

FAQ

• Ile modułów można zamontować na przesłonie NSYDLP231G? Przesłona oferuje 7 rzędów, które łącznie pomieszczą 231 modułów (standardowy moduł o szerokości 18 mm). Pozwala to na zainstalowanie dużej liczby aparatów w jednej szafie.
• Jakie są dokładne wymiary zewnętrzne przesłony? Wysokość: 1250 mm, szerokość: 750 mm. Wymiary te pasują do szaf rozdzielczych o odpowiednich wymiarach (np. 1300×800 mm). Głębokość nie jest określona – zależy od konstrukcji szafy.
• Czy przesłona czołowa wymaga dodatkowego cięcia lub obróbki? Przesłona jest gotowa do montażu na prowadnicach wewnątrz szafy. Nie wymaga modyfikacji – standardowe otwory montażowe są przewidziane dla typowych obudów. W razie wątpliwości należy sprawdzić dokumentację szafy.
