PRZESŁONA CZOŁOWA 6RZĘD 198MOD 1250X750 | NSYDLP198PG Schneider Electric

Opis i Kluczowe Cechy

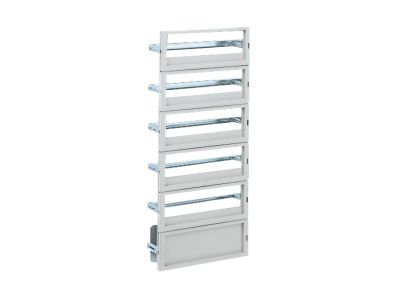

Przesłona czołowa o symbolu NSYDLP198PG to element wyposażenia rozdzielnic i szaf sterowniczych, zaprojektowana dla instalacji wymagających dużej liczby aparatów modułowych. Oferuje 6 rzędów montażowych, co umożliwia zabudowę do 198 modułów w standardzie 18 mm – zapewnia to uporządkowane rozmieszczenie styczników, wyłączników, przycisków i innych urządzeń. Wymiary zewnętrzne 1250 x 750 mm pasują do typowych obudów tego segmentu, pozwalając na efektywne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

• 6 rzędów montażowych: Umożliwiają rozmieszczenie aż 198 modułów w szerokości, co pozwala na budowę rozbudowanych układów sterowania w jednej obudowie bez konieczności stosowania dodatkowych sekcji.
• Wymiary 1250 x 750 mm: Dopasowane do popularnych obudów wnękowych i natynkowych – ułatwiają kompatybilność z istniejącą infrastrukturą szaf sterowniczych.
• Konstrukcja przeznaczona do montażu aparatury modułowej: Otwory i prowadnice (jeśli występują) zostały zaprojektowane tak, aby umożliwić szybkie i bezpieczne osadzenie akcesoriów bez konieczności dodatkowej obróbki mechanicznej.
• Uniwersalny design: Pasuje do większości obudów z szyną TH35 (DIN) oraz do standardowych puszek rozdzielczych – redukuje czas projektowania i kompletacji zestawów.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z wymogami europejskich norm dotyczących bezpieczeństwa wyposażenia elektrycznego oraz posiada certyfikat CE. W procesie wytwarzania stosowane są procedury zapewniające powtarzalność wymiarów i wytrzymałość mechaniczną, co potwierdza deklaracja producenta.

Zastosowanie

Przesłona czołowa NSYDLP198PG jest przeznaczona do zabudowy w rozdzielnicach i szafach sterowniczych, w których wymagane jest estetyczne i funkcjonalne rozmieszczenie aparatury modułowej. Stosuje się ją w instalacjach:

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.
• Montaż sterowników PLC, styczników, przekaźników i wyłączników nadprądowych w szafach automatyki.
• Realizacja systemów inteligentnego budynku (BMS) z dużą liczbą kanałów sterowania i sygnalizacji.
• Modernizacja istniejących rozdzielnic – umożliwia łatwe zwiększenie liczby modułów bez wymiany całej obudowy.

Wskazówki Montażowe

Prace montażowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i doświadczenie w instalacjach elektrycznych. Przed rozpoczęciem montażu należy bezwzględnie odłączyć napięcie od obudowy. Przesłonę mocuje się do korpusu obudowy przy użyciu dostarczonych elementów (jeśli są w zestawie) lub zgodnie z instrukcją producenta. Należy upewnić się, że przesłona nie koliduje z wewnętrznymi elementami (szyną TH35, kablami, osprzętem). Wszystkie połączenia śrubowe dokręcać momentem podanym w dokumentacji technicznej. Przekrój przewodów oraz rozmieszczenie aparatów muszą być zgodne z projektem instalacji oraz obowiązującymi normami.

FAQ

• Jakie są dokładne wymiary zewnętrzne przesłony? Wymiary podane w nazwie produktu: 1250 mm wysokości i 750 mm szerokości. Należy je zweryfikować z wymaganą przestrzenią montażową w obudowie.
• Ile modułów mieści się w jednym rzędzie? Przy łącznej liczbie 198 modułów w 6 rzędach, każdy rząd mieści 33 moduły (198 ÷ 6 = 33). Standardowa szerokość modułu (18 mm) daje 594 mm na rząd, co jest zgodne z typowymi obudowami o szerokości 750 mm.
• Czy przesłonę można ciąć lub modyfikować? Nie zaleca się ingerencji w strukturę przesłony, ponieważ może to pogorszyć jej wytrzymałość mechaniczną oraz utrudnić prawidłowe mocowanie aparatów. W razie potrzeby dopasowania wymiarów należy dobrać odpowiedni wariant produktu z oferty producenta.
