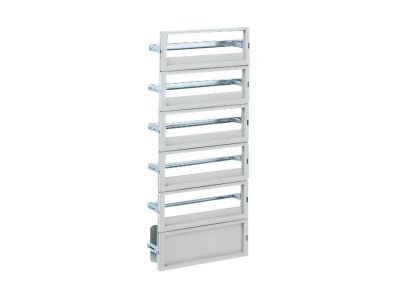

PRZESŁONA CZOŁOWA 4RZĘD 76MOD 750X500 | NSYDLP76G Schneider Electric

Opis i Kluczowe Cechy

Przesłona czołowa o symbolu NSYDLP76G to dedykowany element wyposażenia rozdzielnic, zaprojektowany do ochrony przed przypadkowym dotykiem oraz zapewnienia estetycznego wykończenia szafy. Konstrukcja obejmuje 4 rzędy umożliwiające montaż 76 modułów aparatury modułowej, przy wymiarach zewnętrznych 750 x 500 mm (wysokość x szerokość). Dzięki uniwersalnym wymiarom przesłona pasuje do standardowych obudów szeregu NSY, ułatwiając organizację przestrzeni montażowej i zabezpieczenie instalacji.

• 4 rzędy montażowe: Zwiększają elastyczność rozmieszczenia aparatury modułowej w szafie, umożliwiając czytelne grupowanie obwodów.
• 76 modułów: Wystarczająca pojemność dla rozbudowanych instalacji sterowania i zasilania – optymalne wykorzystanie powierzchni czołowej rozdzielnicy.
• Wymiary 750 x 500 mm: Kompatybilność z typowymi szafami o szerokości 500 mm, co przyspiesza montaż i zapewnia szczelne dopasowanie.
• Solidna konstrukcja: Przesłona wykonana z materiałów odpornych na uszkodzenia mechaniczne, co gwarantuje długotrwałą ochronę elementów wewnątrz rozdzielnicy.
• Bezpieczeństwo użytkowania: Chroni przed bezpośrednim kontaktem z elementami pod napięciem – kluczowe przy pracach serwisowych i eksploatacji.

Zgodność z Normami

Produkt przeznaczony do montażu w szafach rozdzielczych zgodnych z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Zaleca się stosowanie wyłącznie w instalacjach wykonanych zgodnie z aktualnymi przepisami prawa budowlanego.

Zastosowanie

Przesłona czołowa NSYDLP76G znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, szczególnie w instalacjach wymagających przejrzystego podziału na strefy oraz zabezpieczenia przed przypadkowym dotykiem. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych.

• Wyposażenie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej.
• Osłona aparatury modułowej w szafach sterowniczych maszyn i urządzeń technologicznych.
• Organizacja przestrzeni montażowej w rozdzielnicach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją).
• Modernizacja istniejących rozdzielnic – wymiana starych pokryw na estetyczną przesłonę z zachowaniem modułowości.

Wskazówki Montażowe

Montaż przesłony czołowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przesłonę mocuje się do szyny TH35 (DIN) lub bezpośrednio do obudowy szafy – zgodnie z instrukcją producenta. Przed instalacją należy sprawdzić kompatybilność wymiarową z szafą (zgodność z szerokością 500 mm i wysokością 750 mm). Dokręcanie elementów mocujących – z momentem zalecanym w dokumentacji technicznej. Przekroje przewodów oraz dobór zabezpieczeń muszą być dostosowane do prądów obwodów znajdujących się pod przesłoną.

FAQ

• Czy przesłona jest przystosowana do montażu na szynie DIN? Przesłona czołowa NSYDLP76G jest elementem wyposażenia szaf i może być montowana na szynie TH35 (DIN) lub bezpośrednio do obudowy – sposób mocowania zależy od konkretnego modelu szafy. Przed montażem sprawdź instrukcję producenta.
• Jaki jest stopień ochrony IP tej przesłony? Produkt jest przysłoną czołową, a nie kompletną obudową. Stopień ochrony całej szafy zależy od jej konstrukcji i uszczelnień. Przesłona pełni funkcję mechaniczną i estetyczną – nie zwiększa samodzielnie IP rozdzielnicy.
• Czy przesłona ma fabryczne otwory do wyprowadzenia przewodów? Przesłona nie posiada fabrycznie wykonanych otworów – wszelkie modyfikacje należy wykonywać zgodnie z zaleceniami producenta, z zachowaniem odpowiednich odstępów izolacyjnych i po odłączeniu napięcia.
