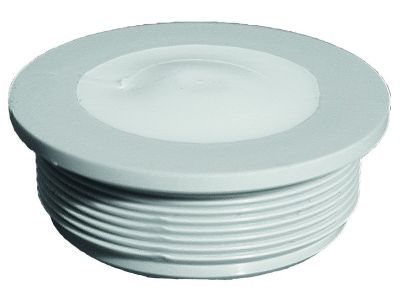

Przepust z membraną PMT M16 IP66 płaski, M16, kabel: 1-9mm 055645 | 05105105 PROTEC.class

Opis i Kluczowe Cechy

Przepust z membraną PMT M16 marki PROTEC to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych systemach prowadzenia tras kablowych. Produkt charakteryzuje się płaską konstrukcją, która minimalizuje wystawanie elementu poza obrys obudowy, co jest kluczowe w miejscach o ograniczonej przestrzeni montażowej. Wykonany z wysokiej jakości materiałów termoplastycznych, przepust zapewnia stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku. Elastyczna membrana pozwala na wprowadzenie przewodów o średnicy zewnętrznej od 1 mm do 9 mm, gwarantując jednocześnie pewne uszczelnienie bez konieczności stosowania dodatkowych dławnic śrubowych w mniej wymagających mechanicznie aplikacjach.

• Rozmiar gwintu: Standardowy gwint metryczny M16 ułatwia integrację z większością obudów i puszek instalacyjnych.
• Zakres dławienia: Możliwość obsługi kabli w szerokim zakresie od 1 mm do 9 mm zapewnia uniwersalność zastosowań.
• Stopień ochrony: Klasa IP66 gwarantuje niezawodność w trudnych warunkach środowiskowych.
• Konstrukcja: Płaski profil membrany pozwala na estetyczne i bezpieczne wykończenie punktów wejścia kabli.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Przepust spełnia wymagania normy PN-EN 60529 w zakresie stopni ochrony zapewnianych przez obudowy (kod IP), co potwierdza jego skuteczność w izolowaniu wnętrza rozdzielnic od czynników zewnętrznych. Materiały użyte do produkcji są wolne od halogenów, co jest istotne z punktu widzenia bezpieczeństwa przeciwpożarowego, gdyż w przypadku zapłonu nie wydzielają toksycznych gazów korozyjnych.

Zastosowanie

Przepust PMT M16 znajduje szerokie zastosowanie w branży elektro-technicznej oraz automatyce przemysłowej. Jest idealnym rozwiązaniem do uszczelniania wejść kablowych w puszkach odgałęźnych, szafach sterowniczych oraz obudowach urządzeń elektronicznych. Dzięki swojej konstrukcji świetnie sprawdza się w instalacjach natynkowych, gdzie wymagana jest wysoka estetyka oraz ochrona przed wilgocią i zapyleniem. Może być stosowany zarówno wewnątrz budynków, jak i w osłoniętych instalacjach zewnętrznych, gdzie nie występuje bezpośrednie narażenie na ekstremalne promieniowanie UV bez dodatkowej ochrony.

Wskazówki Montażowe

Montaż przepustu membranowego PMT M16 jest szybki i intuicyjny, co znacząco skraca czas prac instalacyjnych. Aby zapewnić deklarowany stopień ochrony IP66, należy postępować zgodnie z poniższymi wytycznymi:

• Otwór montażowy powinien być wykonany precyzyjnie pod wymiar gwintu M16 (średnica ok. 16,5 mm).
• Przepust należy osadzić w otworze i dokręcić z odpowiednim momentem, zapewniając przyleganie kołnierza do powierzchni obudowy.
• Przewód należy wprowadzać przez membranę poprzez jej przebicie lub nacięcie mniejsze niż średnica kabla, co wymusza ciasne opasowanie materiału wokół izolacji przewodu.
• Należy unikać nadmiernego naprężania kabla bezpośrednio przy przepuście, aby nie deformować membrany uszczelniającej.

FAQ

• Czy przepust PMT M16 wymaga użycia nakrętki? Tak, w przypadku montażu w otworach niegwintowanych należy zastosować standardową przeciwnakrętkę M16 w celu stabilnego zamocowania elementu.
• Czy produkt jest odporny na oleje przemysłowe? Materiał termoplastyczny wykazuje podstawową odporność chemiczną, jednak w środowiskach silnie agresywnych zaleca się weryfikację z kartą charakterystyki materiałowej producenta.
• Jaki jest zakres temperatur pracy? Przepusty tego typu zazwyczaj pracują w standardowym zakresie temperatur dla instalacji przemysłowych, co pozwala na ich bezpieczne użytkowanie w większości warunków warsztatowych i hal produkcyjnych.
