Przepust wielootworowy ( z kompletem pinów ) LMC14 IP54, RAL7035 szary MBA3F14L11 | MBA3F14L11 Morek

Opis i Kluczowe Cechy

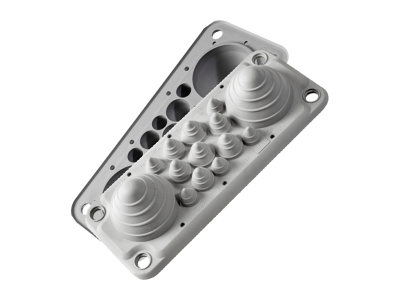

Przepust wielootworowy LMC14 (symbol MBA3F14L11) w kolorze szarym RAL7035 to zaawansowane rozwiązanie do prowadzenia i uszczelniania kabli elektrycznych oraz pneumatycznych. Wyposażony w komplet pinów montażowych, zapewnia szybki i efektywny montaż w standardowych wycięciach FL21. Stopień ochrony IP54 gwarantuje skuteczną barierę przed pyłem i strumieniami wody, chroniąc instalację w trudnych warunkach zewnętrznych i wewnętrznych. Obudowa z elastomeru termoplastycznego (TPE) i rama z polipropylenu wzmocnionego włóknem szklanym (PP-GF) łączą odporność mechaniczną z elastycznością montażową.

• Stopień ochrony IP54: Ochrona przed pyłem i przypadkowymi strumieniami wody – idealny do stosowania w warunkach przemysłowych i zewnętrznych.
• 14 otworów z kompletem pinów: Umożliwia elastyczny dobór średnicy kabli i rur, redukując potrzebę stosowania wielu różnych przepustów.
• Obudowa z elastomeru TPE: Materiał wolny od halogenów i silikonu, odporny na ekstremalne temperatury (-40°C do +100°C) i czynniki chemiczne.
• Rama z PP-GF: Trwała konstrukcja z wzmocnionego włóknem szklanym, zapewniająca stabilne mocowanie i odporność na obciążenia mechaniczne.
• Kolor szary RAL7035: Uniwersalny design, kompatybilny z większością instalacji elektrycznych i pneumatycznych, zachowujący estetykę środowisk przemysłowych.

Zgodność z Normami

Przepust spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami międzynarodowymi dotyczącymi ochrony przeciwpyłowej i przeciwodpryskowej (IP54), a także standardami jakości materiałów stosowanych w instalacjach przemysłowych.

Zastosowanie

Przepust wielootworowy LMC14 znajduje szerokie zastosowanie w instalacjach przemysłowych, komercyjnych i zewnętrznych, gdzie wymagane jest skuteczne uszczelnienie kabli i rur.

• Wprowadzanie i uszczelnianie wiązek kabli w rozdzielnicach, szafach sterowniczych i pulpitach.
• Montaż w maszynach i urządzeniach przemysłowych, narażonych na działanie pyłu i wilgoci.
• Instalacje pneumatyczne – prowadzenie i zabezpieczenie przewodów sprężonego powietrza.
• Zewnętrzne szafy sterownicze i obudowy aparatury – ochrona przed czynnikami atmosferycznymi.

Wskazówki Montażowe

Montaż przepustu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Wykonać standardowe wycięcie FL21 w obudowie, następnie umieścić przepust i przykręcić go za pomocą śrub (średnica otworów 9,5 mm). Każdy otwór należy dopasować do średnicy kabla lub rury, używając dostarczonych pinów montażowych. Po zamontowaniu sprawdzić szczelność, szczególnie w miejscach narażonych na wilgoć. Unikać nadmiernego naprężania kabli podczas montażu.

FAQ

• Czy przepust LMC14 nadaje się do kabli o różnych średnicach? Tak, dzięki 14 otworom i zestawowi pinów montażowych możliwe jest prowadzenie kabli o zróżnicowanych średnicach w jednym punkcie wprowadzenia.
• Jaki jest zakres temperatur pracy? Przepust pracuje w zakresie od -40°C do +100°C, co pozwala na stosowanie go w ekstremalnych warunkach klimatycznych.
• Czy materiał jest odporny na substancje chemiczne? Obudowa z elastomeru TPE jest wolna od halogenów i silikonu, co zapewnia dobrą odporność chemiczną. Dla konkretnych substancji zaleca się przeprowadzenie dodatkowych testów zgodnie z warunkami instalacji.
