Przepust wielootworowy, wersja UL94 V-0. MC10 IP54, RAL7035 szary MBA1N10X11 | MBA1N10X11 Morek

Opis i Kluczowe Cechy

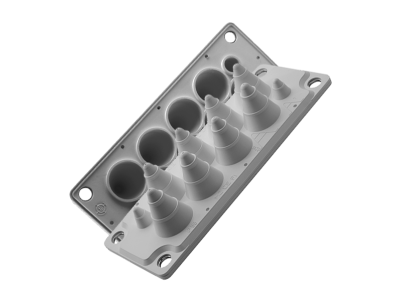

Przepust wielootworowy MC10 IP54 (symbol MBA1N10X11) w kolorze szarym RAL7035 to uniwersalne rozwiązanie do prowadzenia i uszczelniania kabli elektrycznych oraz pneumatycznych. Wykonany z elastomeru termoplastycznego (TPE) i ramy z wzmocnionego polipropylenu (PP-GF), zapewnia wysoki stopień ochrony IP54 przed pyłem i strumieniami wody. Szybki montaż dzięki membranie z otworami, którą wystarczy przeciągnąć przewody przez wykonany otwór.

• Stopień ochrony IP54: Zapewnia ochronę przed pyłem i strumieniami wody, nawet przy zgiętych kablach – idealny do instalacji zewnętrznych i przemysłowych.
• Elastomer termoplastyczny (TPE): Materiał wolny od halogenów i silikonu, charakteryzujący się elastycznością, odpornością na czynniki zewnętrzne i długą żywotnością.
• Rama z PP-GF: Wykonana z wzmocnionego włóknem szklanym polipropylenu, zapewnia wysoką trwałość mechaniczną i stabilność mocowania.
• 10 otworów w membranie: Umożliwia prowadzenie do 10 kabli lub przewodów w jednym punkcie, co zwiększa efektywność organizacji instalacji.
• Zakres temperatur -40°C do +100°C: Odporność na ekstremalne warunki atmosferyczne, odpowiedni do zastosowań w trudnych środowiskach.

Zgodność z Normami

Przepust MC10 IP54 spełnia wymagania norm europejskich dotyczących ochrony przed wnikaniem ciał obcych i wilgoci. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Przepust wielootworowy MC10 IP54 znajduje zastosowanie w instalacjach elektrycznych, pneumatycznych i przemysłowych, gdzie wymagane jest skuteczne uszczelnienie i ochrona kabli.

• Prowadzenie i uszczelnianie kabli w rozdzielnicach i szafach sterowniczych.
• Instalacje przemysłowe i komercyjne, w tym hale produkcyjne, magazyny i obiekty zewnętrzne.
• Zastosowania zewnętrzne, gdzie konieczna jest ochrona przed pyłem i wilgocią.
• Organizacja wiązek kabli w maszynach i urządzeniach przemysłowych.
• Montaż w trudnych warunkach środowiskowych, np. w niskich lub wysokich temperaturach.

Wskazówki Montażowe

Montaż przepustu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Przepust montuje się poprzez wykonanie otworu w membranie, przeciągnięcie kabli, a następnie przykręcenie ramy do obudowy przy pomocy śrub (średnica otworów na śruby: 9,5 mm). Upewnić się, że rama jest równo dociśnięta, aby zachować szczelność IP54. W przypadku montażu zewnętrznego sprawdzić, czy membrana nie została uszkodzona podczas instalacji.

FAQ

• Czy przepust można stosować do kabli o różnych średnicach? Tak, elastomer TPE dostosowuje się do średnicy kabla, zapewniając szczelne uszczelnienie. Dokładny zakres średnic nie został określony w danych produktu – należy sprawdzić dokumentację techniczną.
• Jaki jest maksymalny przekrój kabla, który można prowadzić przez jeden otwór? Nie określono maksymalnego przekroju kabla w dostępnych danych. Zaleca się weryfikację zgodności z dokumentacją produktu przed montażem.
• Czy przepust jest odporny na promieniowanie UV? Materiał elastomerowy (TPE) charakteryzuje się dobrą odpornością na starzenie się, jednak nie określono bezpośredniej odporności na promieniowanie UV w danych produktu. Zalecane jest stosowanie w miejscach osłoniętych lub dodatkowe zabezpieczenie przed bezpośrednim działaniem promieni słonecznych.
