Przepust pod dławiki metryczne 4xM20/M25 22xM20, TwinLine, TZ103 | 2CPX010454R9999 ABB

Alternatywny kod produktu: 2CPX010454R9999

Opis i Kluczowe Cechy

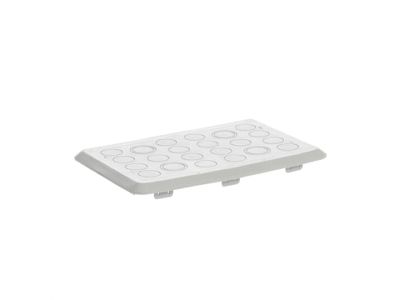

Przepust pod dławiki metryczne TwinLine TZ103 (symbol 2CPX010454R9999) to uniwersalne rozwiązanie do wprowadzania kabli do obudów elektrycznych poprzez dławiki metryczne. Pozwala na elastyczne prowadzenie wiązek przewodów o różnych średnicach, zachowując szczelność i ochronę przed zakłóceniami elektromagnetycznymi. Przeznaczony do szybkiego montażu w standardowych otworach obudów.

• Konfiguracja 4xM20/M25 + 22xM20: Łączy duże i małe dławiki metryczne w jednym module, umożliwiając elastyczne prowadzenie kabli o różnych średnicach.
• Uniwersalność wprowadzenia kabli: Umożliwia wprowadzenie wielu przewodów przez jeden punkt, co ułatwia organizację wiązek i redukuje liczbę koniecznych otworów w obudowie.
• Ochrona przed EM: Zapewnia skuteczną ekranizację wiązek kablowych, ograniczając wpływ zakłóceń elektromagnetycznych na pracę urządzeń.
• Szybki montaż: Wystarczy wyciąć odpowiedni otwór w obudowie i zamontować przepust za pomocą standardowych narzędzi – bez konieczności spawania ani gwintowania.
• Trwała konstrukcja: Wykonany z wysokiej jakości tworzywa o wysokiej odporności na temperatury i czynniki mechaniczne.

Zgodność z Normami

Przepust spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Projektowany zgodnie ze standardami ochrony przed zakłóceniami elektromagnetycznymi oraz mechanicznymi w instalacjach elektrycznych.

Zastosowanie

Przepust pod dławiki metryczne TwinLine TZ103 znajduje zastosowanie w rozdzielnicach, szafach sterowniczych, obudowach maszyn przemysłowych i innych miejscach wymagających zorganizowanego wprowadzenia kabli.

• Wprowadzanie wiązek przewodów do rozdzielnic niskiego i średniego napięcia.
• Organizacja kabli w szafach sterowniczych i pulpach operatorskich.
• Zapewnienie ochrony elektromagnetycznej dla wrażliwej aparatury.
• Scentralizowane wprowadzenie kabli do obudów zewnętrznych i wewnętrznych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie. Przepust montować poprzez wycięcie odpowiedniego otworu w obudowie (zgodnie z wymiarami podanymi w dokumentacji) i mocowanie za pomocą standardowych narzędzi. Upewnić się, że wszystkie dławiki są prawidłowo dokręcone, aby zachować szczelność. Po montażu sprawdzić, czy nie ma luzów ani nieszczelności.

FAQ

• Jakie średnice kabli można wprowadzić przez ten przepust? Konfiguracja 4xM20/M25 umożliwia wprowadzenie kabli o średnicach pasujących do standardowych dławików metrycznych M20/M25, natomiast 22xM20 pozwala na wprowadzenie wielu mniejszych przewodów przez pojedyncze otwory.
• Czy przepust ma własną klasę ochrony IP? Przepust sam w sobie nie posiada klasy ochrony IP, gdyż jego szczelność zależy od prawidłowego zamontowania dławików metrycznych. Zaleca się dobór odpowiednich dławików o odpowiednim IP dla konkretnego zastosowania.
• Czy przepust można stosować w obudowach zewnętrznych? Tak, pod warunkiem zastosowania dławików metrycznych o odpowiednim stopniu ochrony IP (np. IP65/IP68) dla danego środowiska. Przepust wykonany jest z materiału odpornego na warunki atmosferyczne.
