Przepust membranowy PMB 3, szary RAL 7035 | 34.830 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

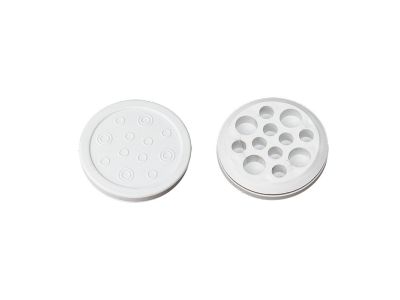

Przepust membranowy PMB 3 (symbol 34.830) w kolorze szarym RAL 7035 to kompaktowe rozwiązanie do wprowadzania przewodów do obudów elektrycznych. Jego wymiary 56 x 56 x 10 mm pozwalają na montaż w standardowych puszkach i rozdzielnicach, a elastyczna membrana zapewnia szczelne prowadzenie kabli o różnych średnicach.

• 8 otworów o średnicy 5-9 mm: umożliwia wprowadzenie do ośmiu przewodów o mniejszych przekrojach, co ułatwia uporządkowane prowadzenie wiązek kablowych.
• 4 otwory o średnicy 5-13 mm: zapewnia elastyczność dla grubszych kabli, pozwalając na dopasowanie do rzeczywistych potrzeb instalacji.
• Wymiary 56 x 56 x 10 mm: kompaktowa obudowa pasująca do typowych wycięć w rozdzielnicach i puszkach, oszczędza miejsce w szafie sterowniczej.
• Kolor szary RAL 7035: neutralny wygląd spójny z większością obudów elektrycznych, zachowuje estetykę instalacji.
• Membrana elastyczna: szczelnie obejmuje kable, redukując wnikanie kurzu i zanieczyszczeń do wnętrza obudowy.

Zgodność z Normami

Produkt został zaprojektowany do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami i normami europejskimi. Posiada oznaczenie CE potwierdzające spełnienie wymogów unijnych.

Zastosowanie

Przepust membranowy PMB 3 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i szczelne wprowadzenie kabli do obudowy – zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów.

• Wprowadzanie przewodów sterowniczych i sygnałowych do rozdzielnic elektrycznych w budynkach mieszkalnych i komercyjnych.
• Prowadzenie kabli w puszkach instalacyjnych dla automatyki budynkowej, czujników i elementów wykonawczych.
• Szczelne wyprowadzenie przewodów z obudów styczników, przekaźników i innych urządzeń modułowych w szafach sterowniczych.
• Organizacja wiązek kablowych w szafach telekomunikacyjnych i serwerowniach – redukcja ryzyka uszkodzenia izolacji na ostrych krawędziach.

Wskazówki Montażowe

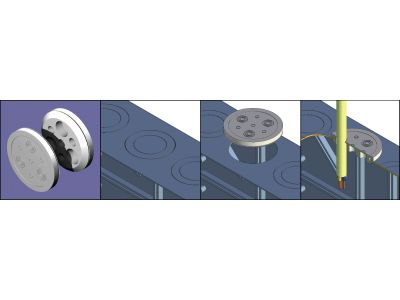

Montaż przepustu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przepust montuje się w wycięciu o odpowiednich wymiarach w obudowie, a przewody wprowadza przez membranę po uprzednim odpowiednim ich przygotowaniu. Należy dobrać przekrój przewodów do prądu obciążenia oraz zastosować końcówki kablowe zgodnie z dokumentacją producenta. Moment dokręcania ewentualnych elementów mocujących (jeśli występują) – według zaleceń producenta obudowy.

FAQ

• Czy przepust jest odporny na działanie wilgoci? Produkt wykonany jest z materiałów elastycznych, ale stopień ochrony IP nie został podany. Zalecamy stosowanie w suchych pomieszczeniach lub w obudowach o odpowiedniej klasie szczelności.
• Jakie maksymalne średnice kabli można wprowadzić? Dla otworów oznaczonych 5-9 mm – przewody o średnicy zewnętrznej do 9 mm; dla otworów 5-13 mm – przewody o średnicy do 13 mm. Większe średnice mogą wymagać indywidualnego dopasowania.
• Czy można wielokrotnie zmieniać konfigurację kabli? Membrana wytrzymuje kilkukrotne wprowadzanie i wyprowadzanie przewodów bez utraty szczelności, jednak przy częstych zmianach zalecamy sprawdzenie stanu materiału.
