Przepust kablowy z membraną 545x 130mm do S3D o szerokości 600mm, głębokości 200…250mm Spacial | NSYTLFME Schneider Electric

Opis i Kluczowe Cechy

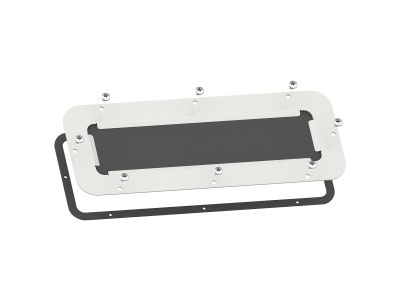

Przepust kablowy z membraną NSYTLFME marki Spacial to dedykowane akcesorium do obudów serii S3D o szerokości 600 mm i głębokości 200…250 mm. Płyta dławnicy o wymiarach 545×130 mm umożliwia elastyczne wprowadzanie kabli o średnicy od 10 do 26 mm bez konieczności stosowania dodatkowych dławnic. Dzięki innowacyjnej membranie wykonanej z utwardzalnego termicznie elastomeru (HCE) instalacja jest szybka i nie wymaga narzędzi – wystarczy przebicie wkrętakiem. Stalowa płyta zapewnia stabilność i trwałość konstrukcji.

• Zakres średnic kabli 10…26 mm: uniwersalne dopasowanie do różnych przekrojów przewodów – jeden przepust obsługuje wiele typów instalacji, redukując koszty i czas montażu.
• Membrana przebijana wkrętakiem: szybkie i czyste wprowadzenie kabla bez użycia wiertarki czy frezu – idealne rozwiązanie dla instalatorów ceniących efektywność pracy.
• Materiał HCE (utwardzalny termicznie elastomer): wysoka elastyczność i odporność na odkształcenia, zapewniająca długotrwałą szczelność w miejscu wprowadzenia kabla.
• Montaż na spodzie obudowy S3D: dedykowane mocowanie w standardowej przestrzeni obudowy, zgodne z wymiarami 600 mm szerokości i 200…250 mm głębokości – gwarantuje pełną kompatybilność.
• Kompletny zestaw – jedna płyta: dostarczana w pojedynczej sztuce, gotowa do natychmiastowego montażu, bez konieczności dokupowania dodatkowych elementów.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako oryginalne akcesorium serii Spacial S3D gwarantuje zachowanie parametrów mechanicznych i ochronnych obudowy, w której jest instalowany.

Zastosowanie

Przepust kablowy z membraną NSYTLFME przeznaczony jest do wielozadaniowego wprowadzania kabli w obudowach Spacial S3D. Sprawdza się w różnorodnych scenariuszach instalacyjnych:

• Wprowadzanie przewodów zasilających i sygnałowych do rozdzielnic oraz szaf sterowniczych montowanych w przemyśle i budownictwie.
• Tworzenie szybkich przejść kablowych w miejscach, gdzie standardowe dławnice są trudne do zamontowania lub wymagają demontażu obudowy.
• Adaptacja istniejących obudów S3D do nowych tras kablowych bez ingerencji w konstrukcję mechaniczną – wystarczy przebicie membrany.
• Zastosowanie w obiektach komercyjnych i przemysłowych, gdzie liczy się szybka i szczelna instalacja przy zmiennych przekrojach przewodów.

Wskazówki Montażowe

Montaż przepustu kablowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obudowa nie znajduje się pod napięciem. Płytę mocuje się na spodzie obudowy Spacial S3D zgodnie z instrukcją producenta. Membranę przebija się wkrętakiem w miejscu odpowiadającym średnicy prowadzonego kabla. Zaleca się dobranie przekroju kabla do zakresu 10…26 mm oraz sprawdzenie szczelności po instalacji.

FAQ

• Jakie średnice kabli można stosować z tym przepustem? Przepust NSYTLFME umożliwia wprowadzanie kabli o średnicy zewnętrznej od 10 mm do 26 mm. Wartości te wynikają z konstrukcji membrany i nie należy przekraczać podanego zakresu.
• Z jakiego materiału wykonana jest membrana i płyta? Membrana wykonana jest z utwardzalnego termicznie elastomeru (HCE), który zapewnia elastyczność i trwałość. Płyta nośna wykonana jest ze stali, co gwarantuje stabilność mechaniczną całego przepustu.
• Czy do montażu potrzebne są specjalne narzędzia? Nie. Membrana jest zaprojektowana do przebicia za pomocą standardowego wkrętaka. Nie wymaga wiercenia ani stosowania dławnic. Montaż płyty odbywa się przy użyciu podstawowych narzędzi montażowych (zalecane postępowanie według instrukcji producenta).
