Przepust kablowy z membraną 495x 220mm do S3D o szerokości 600mm, głębokości 300…400mm Spacial | NSYTLGME Schneider Electric

Opis i Kluczowe Cechy

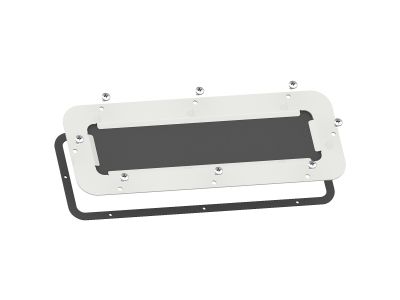

Przepust kablowy z membraną NSYTLGME to akcesorium dedykowane do obudów Spacial S3D o szerokości 600 mm i głębokości 300…400 mm. Płyta dławnicy (495 × 220 mm) wykonana ze stali, wyposażona w membranę z elastomeru HCE (utwardzalnego termicznie), umożliwia szybkie i elastyczne wprowadzenie kabli. Montaż na spodzie obudowy ułatwia prowadzenie przewodów w dolnej strefie szafy. Membrana przeznaczona jest do kabli o średnicy zewnętrznej od 10 do 26 mm – wystarczy przebić ją wkrętakiem, by dopasować otwór do potrzebnej średnicy.

• Zakres średnic kabla 10…26 mm: jedna płyta obsługuje szeroki przekrój przewodów, co eliminuje konieczność stosowania wielu dławnic o różnych wymiarach.
• Membrana HCE (elastomer termoutwardzalny): materiał odporny na starzenie i deformacje, zapewnia pewne uszczelnienie wokół kabla oraz łatwość przebicia bez narzędzi.
• Płyta ze stali: wytrzymała konstrukcja gwarantuje stabilne zamocowanie w obudowie i długą żywotność w warunkach przemysłowych.
• Montaż na spodzie obudowy: optymalne miejsce do wprowadzania kabli od dołu, chroniące przed kurzem i przypadkowym uszkodzeniem.
• Gotowa do użycia – 1 sztuka w zestawie: nie wymaga dodatkowych elementów, kompletna płyta z membraną.

Zgodność z Normami

Produkt przeznaczony do stosowania w obudowach Spacial S3D. Jako element systemu szaf sterowniczych i rozdzielczych, spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej (oznakowanie CE). Konstrukcja zgodna z ogólnymi standardami DIN dla akcesoriów kablowych. W przypadku braku konkretnych norm w dostarczonej dokumentacji, zaleca się weryfikację lokalnych przepisów instalacyjnych.

Zastosowanie

Przepust kablowy NSYTLGME znajduje zastosowanie wszędzie tam, gdzie konieczne jest elastyczne i bezpieczne wprowadzenie kabli elastycznych do szafy sterowniczej lub rozdzielnicy S3D. Praktyczna membrana skraca czas montażu i pozwala na szybką modyfikację w trakcie eksploatacji.

• Wprowadzanie kabli siłowych i sygnałowych do obudów o szerokości 600 mm i głębokości 300-400 mm.
• Instalacje w automatyce przemysłowej, gdzie często zmienia się konfiguracja przewodów.
• Rozdzielnice elektryczne w budynkach użyteczności publicznej i infrastrukturze technicznej.
• Systemy zasilania i sterowania w pompowniach, klimatyzacji czy liniach produkcyjnych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy obudowie mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem montażu należy bezwzględnie odłączyć napięcie. Płytę mocuje się na spodzie obudowy Spacial S3D za pomocą śrub (nie dołączonych) – moment dokręcania i przekrój przewodów dostosować do dokumentacji producenta obudowy. Podczas przebijania membrany używać wkrętaka z płaskim grotem, unikać nadmiernej siły mogącej uszkodzić sąsiednie otwory.

FAQ

• Czy membrana nadaje się do kabli o większej średnicy niż 26 mm? Nie, płyta NSYTLGME jest zaprojektowana do kabli o średnicy zewnętrznej od 10 do 26 mm. Dla większych przekrojów należy zastosować inny typ dławnicy.
• Czy przepust jest pyłoszczelny lub wodoodporny? Producent nie podaje stopnia ochrony IP. Membrana zapewnia podstawowe uszczelnienie wokół kabla, jednak w środowiskach o podwyższonej wilgotności zaleca się dodatkowe uszczelnienie lub wybór dedykowanych dławnic.
• Czy pojedyncza płyta wystarczy do kilku kabli? Tak, w membranie można wykonać kilka przebić we wskazanych miejscach, każdy o średnicy dopasowanej do kabla. Należy zachować odstępy między otworami, aby nie osłabić konstrukcji.
