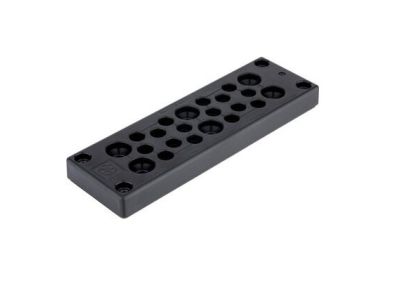

Przepust kablowy wielootworowy SKINTOP MULTI Version 1 | 52220065 Lapp Kabel

Opis i Kluczowe Cechy

Przepust kablowy wielootworowy SKINTOP MULTI Version 1 (symbol 52220065) to innowacyjne rozwiązanie do uszczelniania i odciążania wieloprzepustowych wejść w obudowach elektrycznych. Przeznaczony do niezmontowanych przewodów i wężyków z mediami, zapewnia optymalne uszczelnienie klasy IP68 (0,1 bar przez 60 min) i IP67/IP66. Technologia elastycznego żelu z membraną ułatwia bezpośrednie wprowadzanie kabli bez konieczności wstępnego przebijania, minimalizując ryzyko błędów montażowych.

• 22 otwory kablowe: Zwiększa gęstość pakowania w obudowie – do 30 przewodów w zależności od wariantu, co optymalizuje przestrzeń i redukuje liczbę różnych komponentów w magazynie.
• Klasa ochrony IP68/IP67/IP66: Odporność na wnikanie wody, pyłu i wilgoci – idealny do zastosowań zewnętrznych, w wilgotnych i oleistych środowiskach.
• Technologia elastycznego żelu z membraną: Bezpośrednie wprowadzenie kabla bez konieczności wstępnego przebijania, co skraca czas montażu i eliminuje ryzyko uszkodzeń izolacji.
• Duży zakres zaciskania (4 mm): Dopasowanie do różnych średnic przewodów, redukując potrzebę magazynowania wielu wariantów produktowych.
• Bezhalogenowy i odporny na UV: Bezpieczeństwo przeciwpożarowe i długotrwała stabilność parametrów w warunkach zewnętrznych.

Zgodność z Normami

Przepust spełnia wymogi norm europejskich i międzynarodowych, w tym zgodność z EN 45545 (poziomy zagrożenia HL1 i HL2) dla zastosowań w pojazdach szynowych. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami unijnymi w zakresie bezpieczeństwa przeciwpożarowego i ochrony środowiska.

Zastosowanie

Przepust kablowy SKINTOP MULTI Version 1 znajduje szerokie zastosowanie w instalacjach wymagających wysokiego stopnia uszczelnienia i elastyczności montażowej.

• Wprowadzanie i uszczelnianie wielu przewodów w obudowach maszyn i urządzeń przemysłowych.
• Zastosowania zewnętrzne – ochrona przed wilgocią, pyłem i czynnikami atmosferycznymi (np. obudowy na zewnątrz budynków, szafy sterownicze w miejscach narażonych na deszcz).
• Instalacje w pojazdach szynowych i samochodowych – zgodność z normami przeciwpożarowymi.
• Wilgotne i oleiste środowiska – ochrona połączeń elektrycznych w zakładach przemysłowych, stacjach uzdatniania wody czy magazynach chemicznych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przepust mocować za pomocą 4 śrub w otworze obudowy, dopasowując go do odpowiedniej średnicy kabla. Technologia elastycznego żelu umożliwia łatwe pozycjonowanie – nie stosować nadmiernej siły przy montażu. Niewykorzystane otwory pozostają bezpiecznie uszczelnione, co pozwala na elastyczne dostosowanie do przyszłych modyfikacji instalacji. Przed montażem upewnić się, że średnica przewodu mieści się w zakresie zaciskania.

FAQ

• Jakie środowisko pracy jest zalecane dla tego przepustu? Przepust nadaje się do suchych, wilgotnych i oleistych środowisk, a także do zastosowań zewnętrznych dzięki klasie ochrony IP68 i odporności na UV. Nie zaleca się stosowania w miejscach o stałym zanurzeniu w wodzie (głębokość >1 m).
• Czy przepust można stosować z przewodami o różnych średnicach? Tak, dzięki technologii membranowej i dużemu zakresowi zaciskania (4 mm) przepust dopasowuje się do przewodów o średnicach mieszczących się w deklarowanym zakresie. Dokładne dane znajdują się w dokumentacji technicznej.
• Jaki jest maksymalny czas zanurzenia w wodzie przy klasie IP68? Klasa IP68 określa odporność na 60-minutowe zanurzenie przy ciśnieniu 0,1 bara. Dłuższe lub głębsze zanurzenie może wymagać dodatkowych zabezpieczeń.
