Przepust kablowy standardowy 445x130mm do S3D o szerokości 500mm, głębokości 200-250mm Spacial | NSYTLE Schneider Electric

Opis i Kluczowe Cechy

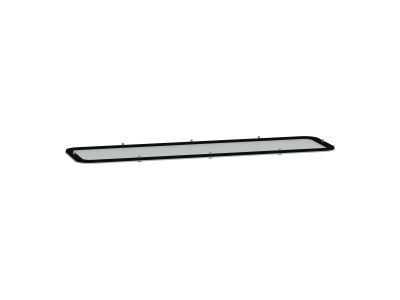

Przepust kablowy standardowy Schneider Electric o symbolu NSYTLE przeznaczony do obudów serii Spacial S3D o szerokości 500 mm i głębokości 200–250 mm. Wymiary płyty przepustowej 445 x 130 mm zapewniają wystarczającą powierzchnię do prowadzenia wiązek kablowych, a kompaktowa konstrukcja ułatwia montaż w przestrzeni dennej obudowy.

• Wymiary płyty 445 x 130 mm: odpowiednia powierzchnia do wyprowadzenia kabli o różnym przekroju, bez konieczności stosowania dodatkowych dławnic.
• Zestaw fabryczny (płyta stalowa + uszczelka PE + elementy mocujące): wszystkie niezbędne komponenty w jednym opakowaniu – oszczędność czasu podczas instalacji.
• Materiał: płyta ze stali zapewniająca sztywność i trwałość mechaniczną, osłona z pianki polietylenowej (PE) gwarantująca szczelność i ochronę przed wnikaniem kurzu oraz wilgoci.
• Miejsce montażu – spód obudowy: umożliwia wyprowadzenie kabli w dolnej części szafy, co ułatwia zarządzanie trasami kablowymi i zachowanie porządku wewnątrz rozdzielnicy.
• Kompatybilność z obudowami Spacial S3D (szer. 500 mm, głęb. 200–250 mm) oraz z aparaturą PowerPact: gwarantuje bezproblemowe dopasowanie i rozszerzalność systemu.

Zgodność z Normami

Przepust kablowy NSYTLE został zaprojektowany zgodnie ze standardami jakości Schneider Electric i posiada oznaczenie CE. Produkt przeznaczony do stosowania w obudowach spełniających wymagania norm serii IEC/EN 61439 (rozdzielnice i sterownice niskonapięciowe) – szczegółowe informacje o kompatybilności znajdują się w dokumentacji obudowy Spacial S3D.

Zastosowanie

Przepust kablowy standardowy NSYTLE znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne i uporządkowane wyprowadzenie kabli z obudowy elektrycznej. Sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz serwerowniach.

• Wyprowadzenie kabli zasilających i sterowniczych z szaf rozdzielczych Spacial S3D
• Ochrona wejść kablowych przed kurzem, pyłem i wilgocią w obudowach zewnętrznych i wewnętrznych
• Integracja z systemami PowerPact – możliwość prowadzenia kabli podłaczeniowych do wyłączników i aparatury modułowej
• Uniwersalne zastosowanie przy przebudowie lub rozbudowie istniejących instalacji – łatwa wymiana bez konieczności demontażu całej szafy

Wskazówki Montażowe

Montaż przepustu kablowego NSYTLE powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od obudowy. Przed przystąpieniem do prac należy upewnić się, że obudowa Spacial S3D ma szerokość 500 mm i głębokość 200–250 mm. Płytę przepustową montuje się w dolnym panelu obudowy za pomocą dostarczonych elementów mocujących – moment dokręcania zgodnie z instrukcją producenta. Przekrój oraz rodzaj wprowadzanych kabli należy dobrać do aktualnego obciążenia prądowego oraz wymogów szczelności. Podczas prowadzenia kabli przez uszczelkę PE należy unikać ostrych zagięć, aby nie uszkodzić uszczelnienia.

FAQ

• Czy do przepustu są potrzebne dodatkowe dławnice? Nie, przepust standardowy NSYTLE zastępuje tradycyjne dławnice – uszczelka PE dopasowuje się do kształtu kabli, zapewniając szczelność bez konieczności stosowania oddzielnych przepustów kablowych.
• Jaki stopień ochrony zapewnia przepust po zamontowaniu? Stopień ochrony całej obudowy po montażu przepustu zależy od klasy obudowy Spacial S3D (zazwyczaj do IP54 lub IP66 w zależności od wariantu). Sam przepust z uszczelką PE zapobiega wnikaniu kurzu i wilgoci, jednak ostateczny stopień ochrony potwierdza producent obudowy dla konkretnego zestawu.
• Czy przepust NSYTLE można zamontować w obudowie innego producenta? Przepust został zaprojektowany wyłącznie do obudów Spacial S3D o podanych wymiarach (szer. 500 mm, głęb. 200–250 mm). Montaż w innych obudowach może skutkować brakiem szczelności i niezgodnością gabarytową – zalecamy stosowanie go wyłącznie w dedykowanych szafach Schneider Electric.
