Przepust kablowy standardowy 345x130mm do S3D o szerokości 400mm, głębokości 200-250mm Spacial | NSYTLD Schneider Electric

Opis i Kluczowe Cechy

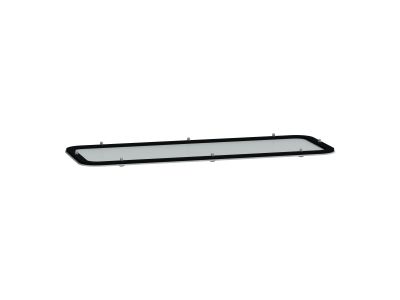

Przepust kablowy standardowy NSYTLD marki Spacial przeznaczony do obudów serii S3D o szerokości 400 mm i głębokości 200–250 mm. Wymiary płyty przepustowej: 345 × 130 mm – zapewnia ergonomiczne wprowadzenie wiązek kablowych. W zestawie znajduje się płyta stalowa, oddzielna uszczelka z pianki polietylenowej (PE) oraz elementy mocujące, co gwarantuje szczelność i łatwy montaż na spodzie obudowy.

• Wymiary płyty 345 × 130 mm: optymalna powierzchnia do prowadzenia kabli w standardowych obudowach S3D – upraszcza organizację okablowania wewnątrz szafy.
• Materiał: stal (płyta), pianka PE (uszczelka): wysoka odporność mechaniczna stali oraz elastyczne uszczelnienie chroniące przed kurzem i wilgocią.
• Montaż na spodzie obudowy: ułatwia prowadzenie kabli od dołu – typowe rozwiązanie dla rozdzielnic przemysłowych.
• Zgodność z gamą PowerPact i Spacial S3D: gwarantowana kompatybilność z wyłącznikami i obudowami Schneider Electric – bez ryzyka kolizji wymiarowych.
• Kompletny zestaw montażowy: płyta, uszczelka oraz elementy mocujące w jednym opakowaniu – skraca czas instalacji i eliminuje potrzebę dokupowania akcesoriów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dla akcesoriów obudów elektrycznych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach spełniających standardy DIN. Wszystkie komponenty (uszczelka, płyta, elementy mocujące) wykonane z materiałów dopuszczonych do kontaktu z przewodami elektrycznymi.

Zastosowanie

Przepust kablowy standardowy NSYTLD to uniwersalne akcesorium do szczelnego wprowadzania kabli do obudów przemysłowych. Sprawdza się w wielu scenariuszach instalacyjnych.

• Wprowadzanie wiązek kabli do rozdzielnic głównych i podrozdzielnic w systemach sterowania maszyn.
• Uszczelnienie przejść kablowych w szafach sterowniczych z wyłącznikami PowerPact i obudowami Spacial S3D.
• Organizacja okablowania od spodu szafy – ułatwia późniejszą konserwację i rozbudowę instalacji.
• Stosowanie w miejscach narażonych na kurz i wilgoć (stopień ochrony obudowy po montażu zależy od klasy IP całej szafy).

Wskazówki Montażowe

Montaż przepustu kablowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu w obudowie. Przed instalacją należy sprawdzić zgodność wymiarów otworu w obudowie z płytą przepustową (345 × 130 mm). Elementy mocujące dokręcać momentem zgodnym z dokumentacją producenta (brak danych w karcie – zalecamy użycie narzędzi ręcznych z ogranicznikiem siły). Po zamontowaniu przepustu upewnić się, że uszczelka przylega równomiernie do krawędzi obudowy – zapewni to szczelność przed czynnikami zewnętrznymi. Przekrój wprowadzanych kabli należy dobrać do obciążenia prądowego zgodnie z normami instalacyjnymi.

FAQ

• Czy przepust kablowy NSYTLD nadaje się do obudów o głębokości innej niż 200–250 mm? Według danych producenta przepust dedykowany jest do obudów S3D o głębokości 200–250 mm i szerokości 400 mm. Stosowanie w innych głębokościach może wymagać sprawdzenia kompatybilności wymiarowej.
• Jakie materiały tworzą uszczelkę i płytę? Uszczelka wykonana jest z pianki polietylenowej (PE) – elastyczna, odporna na ścieranie i starzenie. Płyta to element stalowy, zapewniający sztywność i trwałość.
• Czy w zestawie znajduje się wszystko potrzebne do montażu? Tak, opakowanie zawiera: 1 płytę stalową, 1 oddzielną uszczelkę oraz elementy mocujące. Do montażu potrzebne będą dodatkowo standardowe narzędzia (wiertarka, wkrętak) oraz ewentualnie uszczelniacz (jeśli wymagany przez warunki środowiskowe).
