Opis i Kluczowe Cechy

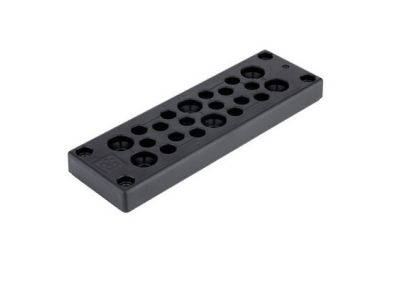

Przepust kablowy SKINTOP® MULTI VERSION 3 (symbol 52220080) to innowacyjne rozwiązanie do wieloprzepustowego wprowadzania kabli i przewodów do obudów urządzeń elektrycznych. Zapewnia optymalne uszczelnienie, odciążenie mechaniczne i klasę ochrony IP68. Elastyczny żel uszczelniający oraz technologia membranowa eliminują potrzebę wstępnego przebijania, ułatwiając montaż nawet w trudno dostępnych miejscach.

• 30 wejść kablowych: Maksymalna gęstość pakowania – możliwość wprowadzenia do 30 przewodów w zależności od konfiguracji, co zwiększa efektywność montażu.
• Klasa ochrony IP68 (0.1 bar, 60 min): Pełna ochrona przed pyłem, wodą i wilgocią – idealny do zastosowań zewnętrznych i w trudnych warunkach środowiskowych.
• Bezhalogenowy materiał: Zapewnia bezpieczeństwo pożarowe i minimalizuje emisję toksycznych gazów w przypadku wystąpienia wyładowania łukowego.
• Odporność na UV: Zachowuje właściwości mechaniczne i uszczelniające nawet przy długotrwałej ekspozycji na promieniowanie słoneczne.
• Technologia elastycznego żelu z membraną: Umożliwia bezpośrednie wprowadzenie przewodów bez konieczności wstępnego przebijania, przyspieszając montaż i redukując ryzyko błędów.

Zgodność z Normami

Przepust spełnia wymagania normy DIN EN 45545 (poziomy zagrożenia HL1 i HL2) dotyczącej zastosowań w pojazdach szynowych, a także posiada deklarację zgodności CE. Zapewnia zgodność z europejskimi standardami bezpieczeństwa przeciwpożarowego i ochrony środowiska.

Zastosowanie

Przepust SKINTOP® MULTI VERSION 3 przeznaczony jest do profesjonalnego uszczelniania i odciążania wieloprzepustowych wejść kabli w obudowach urządzeń elektrycznych, zarówno w środowiskach suchych, wilgotnych, jak i oleistych.

• Zastosowania zewnętrzne: szafy sterownicze, skrzynki połączeniowe, obudowy aparatury pomiarowej narażone na działanie czynników atmosferycznych.
• Przemysł kolejowy: montaż w pojazdach szynowych zgodnie z normami przeciwpożarowymi.
• Instalacje przemysłowe: maszyny, urządzenia automatyki i systemy przemysłowe wymagające wysokiej klasy ochrony IP.
• Środowiska agresywne chemicznie: instalacje w zakładach chemicznych lub naftowych, gdzie wymagana jest odporność na oleje i środki czyszczące.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Przepust mocować za pomocą 4 śrub do otworów montażowych w obudowie. Przed wprowadzeniem kabla upewnić się, że średnica przewodu mieści się w zakresie zaciskania (zmienne o 4 mm). Technologia elastycznego żelu pozwala na łatwe pozycjonowanie produktu – nie wymaga stosowania dodatkowych narzędzi. Po zamontowaniu przewodów, żel uszczelniający zapewnia szczelność nawet przy niewielkich wibracjach.

FAQ

• Jakie są maksymalne średnice przewodów, jakie można wprowadzić? Przepust pozwala na wprowadzenie kabli o różnych średnicach w zakresie zmiennym o 4 mm. Dokładny zakres średnic należy zweryfikować w dokumentacji produktu.
• Czy przepust można stosować w środowisku oleistym? Tak, materiał bezhalogenowy i konstrukcja przepustu zapewniają odporność na oleje i środki czyszczące, co czyni go odpowiednim do zastosowań przemysłowych.
• Jaki jest okres trwałości uszczelnienia? Przepusty SKINTOP® charakteryzują się długotrwałą trwałością uszczelnienia, jednak okres ten zależy od warunków eksploatacji. Regularna konserwacja i sprawdzanie stanu żelu uszczelniającego zalecane jest co kilka lat.
