Przepust kablowy HV 12, czarny (opak 100szt) | E01PK-01010101000 Ergom

Alternatywny kod produktu: HV 12 BK (100 SZT.)

Opis i Kluczowe Cechy

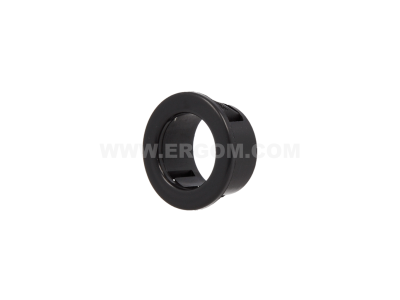

Przepust kablowy HV 12 (symbol E01PK-01010101000) w kolorze czarnym to element wykonany z wytrzymałego poliamidu 6.6, przeznaczony do ochrony krawędzi blachy w miejscach przeprowadzania kabli i przewodów. Dzięki zastosowaniu tworzywa o podwyższonej trwałości zapewnia długotrwałą ochronę mechaniczną oraz izolację elektryczną. Produkt dostarczany w opakowaniu zbiorczym 100 sztuk.

• Materiał – poliamid 6.6: wysoka wytrzymałość mechaniczna i odporność na starzenie gwarantują niezawodną pracę w trudnych warunkach eksploatacyjnych.
• Klasa palności UL 94 V2: materiał samogasnący, co ogranicza ryzyko rozprzestrzeniania się ognia w przypadku zwarcia lub przegrzania przewodów.
• Ochrona krawędzi blachy: zapobiega przecieraniu izolacji kabli na ostrych krawędziach obudów rozdzielnic i szaf sterowniczych.
• Izolacja elektryczna: tworzywo nieprzewodzące zapewnia bezpieczne oddzielenie przewodów od metalowych elementów konstrukcyjnych.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie przy większych instalacjach – wystarczający zapas na wiele przepustów.

Zgodność z Normami

Produkt posiada klasę palności UL 94 V2, potwierdzającą spełnienie wymagań dotyczących palności materiałów elektroizolacyjnych. Przepust został zaprojektowany zgodnie z ogólnymi standardami branżowymi i oznaczony znakiem CE. W przypadku instalacji w systemach niskiego napięcia należy stosować się do wytycznych norm IEC/EN serii 60947 oraz 60669 w zakresie prowadzenia przewodów.

Zastosowanie

Przepust kablowy HV 12 znajduje zastosowanie wszędzie tam, gdzie przewody muszą być bezpiecznie przeprowadzone przez otwory w blasze – w rozdzielnicach, szafach sterowniczych, puszkach instalacyjnych oraz konstrukcjach wsporczych.

• Ochrona kabli w rozdzielnicach elektrycznych – przy przejściach przez ścianki obudów.
• Prowadzenie przewodów w szafach sterowniczych i automatyce przemysłowej.
• Zabezpieczenie izolacji w miejscach montażu przepustów dławikowych lub listew zaciskowych.
• Stosowanie w instalacjach sygnalizacyjnych i teletechnicznych, gdzie wymagana jest izolacja od metalowych krawędzi.

Wskazówki Montażowe

Montaż przepustu kablowego powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym przewody będą prowadzone. Przepust montuje się poprzez wciśnięcie w otwór o odpowiedniej średnicy (dopasowanej do modelu HV 12) w blasze obudowy. Przekrój przewodów należy dobrać do obciążenia prądowego instalacji. Nie przekraczać dopuszczalnego promienia gięcia kabli w miejscu przejścia przez przepust.

FAQ

• Czy przepust HV 12 jest odporny na podwyższone temperatury? Poliamid 6.6 charakteryzuje się dobrą odpornością cieplną w standardowych warunkach pracy rozdzielnic (temperatura ciągła do ok. 85°C). Przy wyższych obciążeniach należy sprawdzić dane producenta.
• Jaka jest nominalna średnica otworu dla przepustu HV 12? Producent nie podaje średnicy w dostarczonych danych. Należy dobrać otwór na podstawie pomiaru zewnętrznej średnicy przepustu – typowo przepust HV 12 odpowiada średnicy otworu 12 mm (zalecamy weryfikację z instrukcją).
• Czy przepust można stosować w instalacjach zewnętrznych? Materiał to poliamid 6.6, który jest odporny na wilgoć i wiele chemikaliów. Jednak klasa palności UL 94 V2 nie gwarantuje odporności na promieniowanie UV. W instalacjach narażonych na bezpośrednie działanie słońca zalecamy stosowanie przepustów dedykowanych do pracy na zewnątrz.
