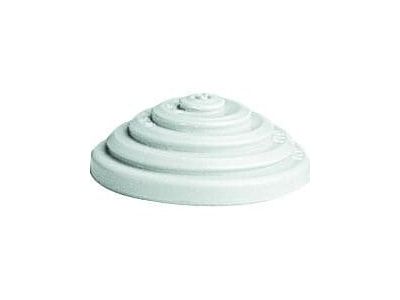

Przepust kablowy do puszek z pokrywą zatrzaskiwaną Plexo55 | 091910 Legrand

Opis i Kluczowe Cechy

Przepust kablowy Plexo55 (symbol 091910) to zapasowy element przeznaczony do puszek z pokrywą zatrzaskową z serii Plexo. Wykonany z poliestru samogasnącego, umożliwia bezpieczne wprowadzenie przewodów o średnicy od 4 do 20 mm oraz rurek o maksymalnej średnicy 20 mm. Dzięki membranowej konstrukcji przepust zapewnia szczelne przejście kabli, zachowując parametry ochronne puszki.

• Materiał samogasnący (EN 60695-2-1): zwiększa bezpieczeństwo pożarowe instalacji – materiał nie podtrzymuje płomienia.
• Zakres średnic przewodów 4–20 mm: uniwersalność zastosowania – jeden przepust pasuje do różnych przekrojów kabli.
• Maksymalna średnica rurki 20 mm: kompatybilność z typowymi rurami elektroinstalacyjnymi.
• Przepust membranowy: łatwe przebicie i uszczelnienie – szybki montaż bez konieczności stosowania dodatkowych dławnic.
• Przeznaczony do puszek z pokrywą zatrzaskową Plexo: gwarantowana kompatybilność z systemem Plexo (nr ref. 0921 00/01/04/26/36).

Zgodność z Normami

Materiał poliestrowy spełnia wymagania normy EN 60695-2-1 dotyczącej odporności na działanie rozżarzonego drutu (temperatura 960°C). Produkt jest oznaczony znakiem CE i przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Przepust kablowy Plexo55 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne wprowadzenie przewodów do puszki odgałęźnej z pokrywą zatrzaskową. Stosowany jest w instalacjach elektrycznych niskiego napięcia, automatyce budynkowej oraz systemach sterowania.

• Wprowadzanie kabli zasilających i sterowniczych do puszek odgałęźnych w rozdzielnicach i szafach sterowniczych.
• Przechodzenie przewodów przez ścianki puszek w instalacjach oświetleniowych i gniazd wtykowych.
• Stosowanie jako element zapasowy w systemie Plexo przy modernizacji lub rozbudowie istniejących obwodów.
• Zabezpieczanie przepustów w puszkach instalowanych w trudnych warunkach środowiskowych (zakres temperatury -25°C do +40°C).

Wskazówki Montażowe

Montaż przepustu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przepust mocuje się w puszce za pomocą śrub o maksymalnej średnicy 5 mm – zalecany moment dokręcania zgodny z dokumentacją producenta. Przekrój wprowadzanych przewodów należy dobrać do obciążenia prądowego instalacji. Po zamontowaniu przepustu pokrywę puszki zamyka się przez obrót o 1/4, co zapewnia szczelność.

FAQ

• Czy przepust nadaje się do stosowania w niskich temperaturach? Tak, produkt jest dopuszczony do pracy w zakresie temperatur od -25°C do +40°C.
• Jaki stopień ochrony zapewnia przepust po zamontowaniu w puszce? Sam przepust jest elementem systemu Plexo – po instalacji w dedykowanej puszce (IP55/IK07) zachowuje jej szczelność. Nie ma osobnego stopnia IP.
• Z jakiego materiału wykonano przepust? Z poliestru samogasnącego, który spełnia wymagania normy EN 60695-2-1 (badanie żarnikiem).
