Przepust kablowy 400x500 do SF, Special | NSYEC451 Schneider Electric

Opis i Kluczowe Cechy

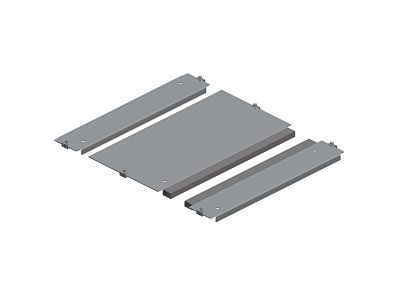

Przepust kablowy NSYEC451 to płyta przepustowa o wymiarach 400x500 mm, dedykowana do obudów serii Spacial SF. Zapewnia dwa niezależne wejścia kablowe, co ułatwia organizację przewodów i skraca czas montażu. W zestawie znajduje się płyta, elementy mocujące oraz samogasnące uszczelnienie poliuretanowe o przekroju 15x25 mm – gotowe rozwiązanie do bezpiecznego wyprowadzenia kabli z dolnej części obudowy.

• Wymiary płyty 400x500 mm: Precyzyjnie dopasowane do obudów Spacial SF, co gwarantuje szybki montaż bez konieczności dodatkowej obróbki.
• Dwa wejścia kablowe: Umożliwiają prowadzenie dwóch oddzielnych wiązek kabli, zachowując porządek i ułatwiając późniejszą konserwację.
• Samogasnące uszczelnienie poliuretanowe 15x25 mm: Zwiększa bezpieczeństwo pożarowe oraz zabezpiecza wnętrze obudowy przed wnikaniem kurzu i zanieczyszczeń.
• Zestaw zawiera elementy mocujące: Wszystkie niezbędne akcesoria do montażu są dostarczane razem z płytą – oszczędność czasu i uniknięcie poszukiwania brakujących części.
• Montaż na spodzie obudowy: Standardowa lokalizacja dla wyprowadzenia kabli, zgodna z praktyką instalacyjną w rozdzielnicach.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami dla akcesoriów do obudów elektrycznych. Posiada oznaczenie CE potwierdzające spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej.

Zastosowanie

Przepust kablowy NSYEC451 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane wprowadzenie kabli do obudowy rozdzielczej lub sterowniczej. Sprawdza się w nowych instalacjach oraz modernizacjach istniejących systemów.

• Wprowadzenie przewodów zasilających i sterowniczych do obudów Spacial SF w rozdzielnicach głównych i podrozdzielnicach.
• Organizacja tras kablowych w szafach sterowniczych (PLC, automatyka budynkowa).
• Wymiana płyty przepustowej w istniejących obudowach podczas rozbudowy lub zmiany konfiguracji.
• Zastosowanie w obiektach przemysłowych, komercyjnych oraz mieszkalnych, gdzie wymagana jest wysoka estetyka i funkcjonalność prowadzenia kabli.

Wskazówki Montażowe

Montaż przepustu kablowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Płytę mocuje się na spodzie obudowy Spacial SF za pomocą dołączonych elementów mocujących. Uszczelnienie poliuretanowe należy dociąć do wymaganego otworu i umieścić w rowku płyty. Momenty dokręcania oraz przekroje przewodów – stosować zgodnie z dokumentacją techniczną obudowy i obowiązującymi normami.

FAQ

• Czy przepust NSYEC451 pasuje do innych obudów niż Spacial SF? Produkt jest dedykowany do obudów serii Spacial SF i został zaprojektowany z myślą o ich wymiarach oraz systemie mocowania. W przypadku innych obudów należy samodzielnie zweryfikować zgodność otworów i grubości ścianki.
• Jakie dławiki kablowe są zalecane do tego przepustu? Przepust jest przystosowany do standardowych dławików kablowych pasujących do otworów w płycie. Dokładny typ dławika należy dobrać w zależności od średnicy wprowadzanych kabli oraz wymaganego stopnia ochrony (nieokreślonego w zestawie).
• Czy uszczelnienie poliuretanowe można użyć ponownie po demontażu? Uszczelnienie jest przeznaczone do montażu jednorazowego. Po zdjęciu płyty może utracić właściwości samogasnące i szczelność, dlatego zaleca się wymianę na nowe przy każdym ponownym montażu.
