Przepust kablowy 3 wejścia do SF 800x 800mm Spacial | NSYEC882 Schneider Electric

Opis i Kluczowe Cechy

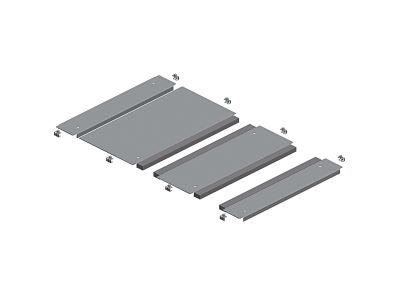

Płyta przepustowa NSYEC882 to dedykowane akcesorium kablowe z linii Spacial, przeznaczone do montażu w spodzie obudów Spacial SF i SFM o wysokości 800 mm. Produkt zawiera płytę z trzema wejściami kablowymi, elementy mocujące oraz uszczelkę przylepną poliuretanową o przekroju 15 x 25 mm, co zapewnia szczelne wprowadzenie przewodów i chroni wnętrze obudowy przed kurzem i wilgocią.

• Trzy wejścia kablowe: umożliwiają wyprowadzenie kilku przewodów lub wiązek kabli z jednej obudowy, upraszczając organizację instalacji.
• Uszczelka poliuretanowa 15×25 mm: gwarantuje wodoszczelność i ochronę przed zanieczyszczeniami na poziomie mechanicznym, podwyższając bezpieczeństwo szafy sterowniczej.
• Kompletny zestaw montażowy: w skład wchodzi płyta, elementy mocujące i uszczelka – wszystko gotowe do bezpośredniego montażu bez potrzeby zakupu dodatkowych akcesoriów.
• Dedykowane dla obudów Spacial SF/SFM 800×800 mm: precyzyjne dopasowanie gwarantuje stabilny montaż i zachowanie klasy ochronności obudowy.
• Montaż w spodzie obudowy: optymalne miejsce dla prowadzenia kabli od dołu, ułatwiające podłączenie okablowania w szafie rozdzielczej.

Zgodność z Normami

Produkt przeznaczony do zastosowań w obudowach zgodnych z normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi wymogami bezpieczeństwa i kompatybilności mechanicznej.

Zastosowanie

Płyta przepustowa NSYEC882 jest stosowana wszędzie tam, gdzie wymagane jest szczelne i uporządkowane wprowadzenie kabli do obudowy sterowniczej lub rozdzielczej.

• Wprowadzenie przewodów zasilających i sygnałowych do szafy sterowniczej Spacial SF.
• Organizacja okablowania w aplikacjach elektronicznych i automatyce przemysłowej.
• Stosowanie w obudowach SFM do wyprowadzenia kabli od dołu, gdy konieczna jest ochrona przed wnikaniem wilgoci.
• Uniwersalne akcesorium do każdej obudowy z serii Spacial, wymagającej dodatkowego przepustu kablowego.

Wskazówki Montażowe

Montaż płyty przepustowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Płytę mocuje się w przeznaczonym otworze w spodzie obudowy Spacial SF/SFM za pomocą dostarczonych elementów mocujących. Uszczelkę poliuretanową należy dokładnie dociąć do długości 15×25 mm i przykleić na stykach. Moment dokręcania śrub oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta obudowy – nie przekraczaj maksymalnej liczby przewodów w jednym wejściu, aby zachować szczelność.

FAQ

• Czy płyta pasuje do innych obudów Spacial niż SF? Produkt jest przeznaczony do obudów Spacial SF oraz SFM o wymiarze 800×800 mm. Dla innych serii Spacial zalecamy sprawdzenie kompatybilności w katalogu producenta.
• Czy uszczelka poliuretanowa jest wymienna? Uszczelka dostarczana jest w zestawie jako element jednorazowego montażu – po demontażu płyty należy ją wymienić na nową, aby zachować szczelność.
• Ile kabli mogę wprowadzić przez jedno wejście? Liczba kabli zależy od ich średnicy zewnętrznej. Aby zachować skuteczność uszczelnienia, nie należy przekraczać łącznego przekroju kabli równego wewnętrznej średnicy dławika (standardowy dławik). W razie wątpliwości skorzystaj z tabeli doboru w dokumentacji producenta.
