Przepust kablowy 2 wejścia do SF 800x 800mm Spacial | NSYEC881 Schneider Electric

Opis i Kluczowe Cechy

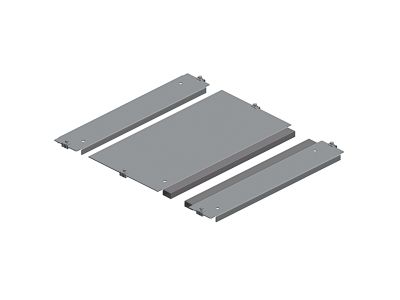

Przepust kablowy NSYEC881 z serii akcesoriów do obudów Spacial to płyta przepustowa wyposażona w dwa wejścia, przeznaczona do montażu na spodzie obudów Spacial SF oraz Spacial SFM o wymiarach 800 x 800 mm. W zestawie znajduje się płyta, elementy mocujące oraz samogasnący poliuretanowy przylepny uszczelniacz o przekroju 15 x 25 mm, który zapewnia szczelność wprowadzanych kabli. Dzięki dwóm wejściom umożliwia elastyczne prowadzenie przewodów, zachowując wysoką ergonomię instalacji.

• Dwa wejścia kablowe: umożliwiają prowadzenie dwóch niezależnych tras kablowych do jednej obudowy, co upraszcza organizację okablowania i oszczędza miejsce.
• Samogasnący poliuretanowy uszczelniacz 15×25 mm: zapewnia trwałe, przylepne uszczelnienie wprowadzanych kabli, redukując ryzyko przedostawania się kurzu i wilgoci do wnętrza obudowy.
• Montaż na spodzie obudowy: umożliwia wyprowadzenie kabli w dół – rozwiązanie zalecane w instalacjach, gdzie wymagana jest ochrona przed mechanicznymi uszkodzeniami żył.
• Kompletny zestaw montażowy: płyta wraz z elementami mocującymi i uszczelniaczem pozwala na szybki i pewny montaż bez konieczności doboru dodatkowych akcesoriów.
• Przeznaczony do obudów Spacial SF i SFM 800×800 mm: gwarantuje idealne dopasowanie do dedykowanych rozdzielnic i szaf sterowniczych, zachowując spójność wizualną i funkcjonalną całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz wymogami certyfikacji CE. Wykonany z materiałów samogasnących, co potwierdza jego bezpieczeństwo w standardowych warunkach eksploatacji. Szczegółowe informacje o zgodności z normami palności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Płyta przepustowa NSYEC881 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne wprowadzenie kabli do obudów przemysłowych lub rozdzielnic. Najczęściej wykorzystywana jest w:

• Rozdzielnicach głównych i podrozdzielniach w budynkach przemysłowych i komercyjnych – do prowadzenia zasilania oraz obwodów sterowania.
• Szafach sterowniczych w automatyce budynkowej i maszynowej – umożliwia wyprowadzenie przewodów czujników, siłowników i magistral komunikacyjnych.
• Instalacjach fotowoltaicznych i systemach zasilania rezerwowego – gdzie wymagane jest szczelne wprowadzenie kabli DC/AC oraz kabli sygnałowych.
• Obudowach łączeniowych w systemach bezpieczeństwa i sygnalizacji – pozwala zachować ciągłość ochrony przed czynnikami zewnętrznymi.

Wskazówki Montażowe

Montaż przepustu kablowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obudowie, do której będzie montowany przepust. Płytę należy zamocować na spodzie obudowy za pomocą dostarczonych elementów mocujących, zgodnie z instrukcją producenta. Uszczelniacz poliuretanowy przykleić wzdłuż krawędzi wejść kablowych, a następnie wprowadzić kable, dociskając uszczelkę. Przekrój przewodów należy dobrać odpowiednio do prądu obciążenia. Moment dokręcania śrub mocujących – według dokumentacji technicznej producenta.

FAQ

• Czy przepust jest odpowiedni do obudów innych wymiarów niż 800×800 mm? Przeznaczony jest wyłącznie do obudów Spacial SF i SFM o wymiarach 800×800 mm. Dla innych rozmiarów należy dobrać dedykowany model z tej samej gamy akcesoriów.
• Czy uszczelniacz poliuretanowy jest wielokrotnego użytku? Uszczelniacz jest przylepny i przeznaczony do jednorazowego montażu. Po zdjęciu kabla lub zmianie trasy uszczelkę należy wymienić na nową, aby zachować szczelność.
• Jaką średnicę kabla można wprowadzić przez pojedyncze wejście? Producent nie podaje konkretnej średnicy, ale uszczelniacz o przekroju 15×25 mm umożliwia dopasowanie do kabli o zewnętrznej średnicy mieszczącej się w tym zakresie. W przypadku grubszych przewodów zalecamy stosowanie dodatkowych dławic kablowych na płycie.
