Przepust jednootworowy T-GDM13,5 IP54 M Fi 20,2mm2UL94V-0, RAL9005 czarny MBB0613B11 | MBB0613B11 Morek

Opis i Kluczowe Cechy

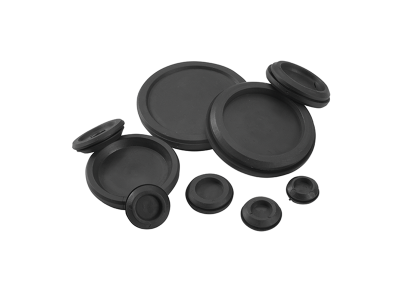

Przepust jednootworowy T-GDM13,5 (symbol MBB0613B11) w kolorze czarnym RAL9005 to trwałe i uniwersalne akcesorium do prowadzenia kabli i rurek instalacyjnych przez przegrody. Wykonany z elastomeru TPE o klasie palności UL 94 V-0, zapewnia wysoką odporność na ciepło i trudne warunki eksploatacyjne. Stopień ochrony IP54 gwarantuje skuteczną barierę przed pyłem oraz wodą rozpryskiwaną ze wszystkich kierunków. Przepust przeznaczony do otworów metrycznych o średnicy 13,5 mm, dostosowany do średnic przewodów do 20,2 mm².

• Stopień ochrony IP54: Ochrona przed pyłem i wodą rozpryskiwaną – idealny do instalacji wewnętrznych i zewnętrznych narażonych na wilgoć.
• Materiał TPE, klasa UL94 V-0: Wysoka odporność termiczna (-40°C do +100°C) i samogasnące właściwości – bezpieczeństwo pożarowe potwierdzone certyfikatem.
• Uniwersalne zastosowanie: Prowadzenie kabli i rurek o średnicach do 20,2 mm² w przegrodach o grubości 1,5–3 mm.
• Kolor czarny RAL9005: Estetyczne i jednolite wykończenie, kompatybilne z większością systemów kablowych.
• Montaż w otworach metrycznych: Proste i szybkie mocowanie w standardowych otworach 13,5 mm.

Zgodność z Normami

Przepust spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Wykonany z materiału o klasie palności UL94 V-0, zgodny z normami bezpieczeństwa elektrycznego w zakresie ochrony przeciwpożarowej i odporności na czynniki środowiskowe.

Zastosowanie

Przepust jednootworowy T-GDM13,5 przeznaczony jest do prowadzenia kabli i rurek instalacyjnych przez przegrody, zapewniając szczelność i ochronę mechaniczną.

• Prowadzenie kabli przez ściany działowe, dachy lub obudowy urządzeń – ochrona przed wilgocią i kurzem.
• Instalacje wewnętrzne i zewnętrzne narażone na kontakt z wodą lub pyłem (np. hale produkcyjne, garaże, tereny otwarte).
• Prowadzenie wiązek kabli w systemach automatyki, rozdzielnicach i szafach sterowniczych.
• Montaż w przegrodach o grubości 1,5–3 mm – elastyczny zakres grubości blachy.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Przepust wciska się ręcznie w otwór o średnicy 13,5 mm w przegrodzie o grubości 1,5–3 mm. Przed montażem upewnić się, że średnica kabla nie przekracza 20,2 mm². W przypadku prowadzenia przez przegrody o innej grubości należy dobrać odpowiedni model z serii T-GD lub T-GDM. Po zamontowaniu sprawdzić szczelność i stabilność przepustu.

FAQ

• Jaki jest zakres średnic kabli, które można prowadzić przez ten przepust? Maksymalna średnica przewodu wynosi 20,2 mm² – odpowiedni dla kabli o przekroju do 20,2 mm².
• Czy przepust nadaje się do stosowania na zewnątrz? Tak, stopień ochrony IP54 zapewnia skuteczną ochronę przed pyłem i wodą rozpryskiwaną, co czyni go odpowiednim do instalacji zewnętrznych.
• Jakie są maksymalne temperatury pracy przepustu? Materiał TPE wytrzymuje zakres od -40°C do +100°C, co gwarantuje niezawodność w ekstremalnych warunkach klimatycznych.
