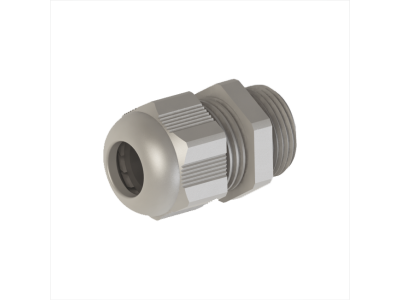

Przepust jednootworowy Cable gland, PG36, 22-32mm2 PA6, IP68, RAL7035 jasnoszary MBP1ST36L0 | MBP1ST36L0 Morek

Opis i Kluczowe Cechy

Przepust jednootworowy Cable gland PG36 (symbol MBP1ST36L0) to trwałe rozwiązanie do zabezpieczania wprowadzeń kabli w instalacjach przemysłowych i energetycznych. Wykonany z poliamidu PA6 V2 (nakrętka i korpus) z pierścieniem uszczelniającym TPV, zapewnia szczelność stopnia IP68 przy ciśnieniu do 3 barów. Jasnoszary kolor RAL7035 ułatwia identyfikację w szafach sterowniczych i rozdzielnicach. Dostępny w pojedynczym opakowaniu.

• Stopień ochrony IP68 (3 bary): Zapewnia szczelność przed wnikaniem wody i pyłu, nawet przy długotrwałym zanurzeniu kabla w wilgotnym środowisku.
• Materiał PA6 V2 + TPV: Odporny na korozję, chemikalia i promieniowanie UV – idealny do zastosowań zewnętrznych i przemysłowych.
• Zakres temperatur -20°C do +100°C: Pracuje stabilnie w trudnych warunkach termicznych, także w krótkotrwałym zakresie do +150°C.
• Odporność na drgania i UV: Trwała konstrukcja zachowuje szczelność i własności izolacyjne nawet w środowiskach narażonych na wibracje i nasłonecznienie.
• Łatwy montaż: Gwint metryczny/PG i standardowe narzędzia wystarczą do szybkiego i pewnego zamocowania.

Zgodność z Normami

Przepust spełnia wymagania norm europejskich dotyczących ochrony kabli i instalacji elektrycznych. Zgodny z dyrektywami UE i posiada oznaczenie CE. Projekt oparty na standardach EN 60423 (gwint metryczny) i DIN 40430 (gwint PG).

Zastosowanie

Przepust PG36 przeznaczony jest do prowadzenia i uszczelniania kabli w instalacjach narażonych na trudne warunki środowiskowe.

• Wprowadzanie kabli do szaf sterowniczych i rozdzielnic przemysłowych.
• Instalacje zewnętrzne – oświetlenie uliczne, obiekty energetyczne, stacje transformatorowe.
• Maszyny przemysłowe i urządzenia narażone na drgania i wilgoć.
• Energetyka – kable sygnalizacyjne i zasilające w trudnych warunkach atmosferycznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP przy odłączonym napięciu. Przed montażem upewnić się, że średnica kabla mieści się w podanym zakresie 22-32mm². Gwint dławika dokręcić kluczem dynamometrycznym z zalecanym momentem (sprawdzić w dokumentacji producenta). Nakrętkę zaciskową dokręcić ręcznie na tyle, by pierścień uszczelniający ściśle obejmował kabel, a następnie dokończyć kluczem. Unikać nadmiernego dokręcania, które mogłoby uszkodzić pierścień TPV. Po montażu przeprowadzić test szczelności zgodnie z wymogami instalacji.

FAQ

• Czy przepust można stosować w instalacjach zanurzonych w wodzie? Tak, stopień ochrony IP68 przy ciśnieniu do 3 barów gwarantuje szczelność nawet przy długotrwałym zanurzeniu kabla.
• Jaki jest zakres temperatur pracy? Przepust pracuje stabilnie w zakresie od -20°C do +100°C, z krótkotrwałą odpornością do +150°C.
• Czy materiał dławika jest odporny na promieniowanie UV? Tak, poliamid PA6 V2 charakteryzuje się wysoką odpornością na promieniowanie ultrafioletowe, co pozwala na stosowanie na zewnątrz.
