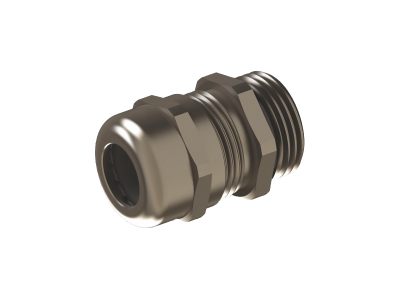

Przepust jednootworowy Cable gland, M20, 6-12mm2 brass, IP68 MBM2ST20E0 | MBM2ST20E0 Morek

Opis i Kluczowe Cechy

Przepust kablowy M20 (symbol MBM2ST20E0) to niezawodne rozwiązanie do szczelnego wprowadzania kabli w instalacjach elektrycznych. Wykonany z niklowanego mosiądzu, zapewnia wysoką odporność na korozję i długotrwałą eksploatację w trudnych warunkach. Wkładka zaciskowa z poliamidu PA6 V2, pierścień uszczelniający z TPV oraz O-ring z NBR gwarantują szczelność IP68 przy ciśnieniu do 5 bar. Gwint metryczny (EN 60423) umożliwia precyzyjne mocowanie w obudowach i aparaturze. Przeznaczony do kabli o przekroju 6-12 mm².

• Stopień ochrony IP68 przy ciśnieniu do 5 bar: Zapewnia szczelność nawet w warunkach podwodnych, pylących lub wysokociśnieniowych – idealne do instalacji przemysłowych, hydroforów czy systemów na zewnątrz.
• Materiał niklowany mosiądz: Wysoka odporność na korozję, trwałość mechaniczna i stabilność w szerokim zakresie temperatur (-20°C do +100°C, krótkotrwale -40°C do +150°C).
• Gwint metryczny EN 60423: Kompatybilność z większością obudów i aparatury modułowej, pewne mocowanie bez luzów.
• Wkładka zaciskowa PA6 V2, pierścień TPV i O-ring NBR: Zapewniają trwałe uszczelnienie kabla, odporne na naprężenia i wibracje, eliminując ryzyko przemieszczania się przewodu.
• Przekrój 6-12 mm²: Uniwersalność zastosowania – kompatybilny z popularnymi typami kabli energetycznych i sygnałowych.

Zgodność z Normami

Przepust M20 spełnia wymagania norm europejskich dotyczących szczelności (IP68), kompatybilności elektromagnetycznej i bezpieczeństwa konstrukcji. Produkt posiada deklarację zgodności CE. Zaprojektowany zgodnie z normami EN 60423 i DIN 40430 dla gwintów metrycznych i PG.

Zastosowanie

Przepust kablowy M20 jest przeznaczony do szczelnego wprowadzania kabli w instalacjach wymagających wysokiego stopnia ochrony przed czynnikami zewnętrznymi.

• Instalacje przemysłowe i maszynowe – zabezpieczenie kabli w warunkach wysokiej wilgotności, pyłów lub nagłych zmian ciśnienia.
• Systemy hydroforowe i pompowe – szczelne wprowadzenie kabli zasilających pompy zanurzeniowe lub hydrostatyczne.
• Obudowy aparatury elektrycznej w środowiskach agresywnych chemicznie – niklowany mosiądz odporny na korozję.
• Masztowe instalacje oświetleniowe i sygnalizacyjne – ochrona przed wodą i kurzem na zewnątrz budynków.
• Szafy sterownicze i rozdzielnice w trudnych warunkach – trwałe uszczelnienie przy częstych zmianach temperatury.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Przepust wkręca się w otwór w obudowie, a następnie wprowadza kabel przez otwór uszczelniający. Wkładkę zaciskową dokręca się kluczem dynamometrycznym z odpowiednim momentem (zweryfikowanym w dokumentacji produktu), aby zapewnić szczelność bez uszkodzenia izolacji kabla. Upewnić się, że średnica kabla mieści się w zakresie 6-12 mm². Przed montażem sprawdzić stan powierzchni gwintowanej i uszczelniającej.

FAQ

• Czy przepust M20 nadaje się do kabli o średnicy większej niż 12 mm²? Przeznaczony jest do kabli o przekroju 6-12 mm². Dla większych średnic należy dobrać odpowiedni rozmiar dławika.
• Jakie medium może przenikać przez uszczelnienie IP68? IP68 przy ciśnieniu do 5 bar zapewnia szczelność przed wodą (także zanurzeniową), pyłami i kurzami. Nie jest przeznaczony do kontaktu z agresywnymi chemikaliami.
• Czy można stosować przepust w instalacjach niskonapięciowych (np. 24V DC)? Tak – materiał niklowany mosiądz i konstrukcja są neutralne dla niskich napięć. Przepust spełnia wymagania izolacyjne dla instalacji do 1000V.
