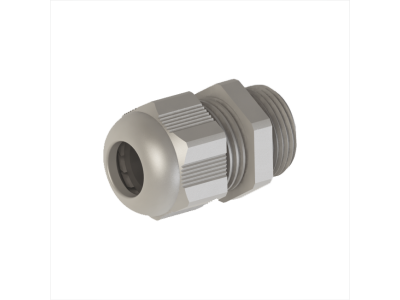

Przepust jednootworowy Cable gland, M20, 10-14mm2 PA6, IP68, RAL7035 jasnoszary MBP2ST20L2 | MBP2ST20L2 Morek

Opis i Kluczowe Cechy

Przepust dławnicowy Cable gland M20 (symbol MBP2ST20L2) to wszechstronna dławnica kablowa wykonana z poliamidu PA6 V2 klasy palności V-2. Przeznaczona do wprowadzania i uszczelniania kabli o średnicy 10–14 mm², zapewnia stopień ochrony IP68 przy ciśnieniu do 3 barów. Charakteryzuje się wysoką odpornością na drgania i promieniowanie UV, co gwarantuje niezawodność w trudnych warunkach zewnętrznych i przemysłowych. Dostępna w kolorze jasnoszarym RAL7035.

• Materiał PA6 V2 z pierścieniem TPV: Wysoka odporność mechaniczna i chemiczna, klasa palności V-2, bezhalogenowy – bezpieczeństwo pożarowe i neutralność środowiskowa.
• Stopień ochrony IP68 (do 3 barów): Pełna ochrona przed wnikaniem pyłu i wody przy zanurzeniu – idealny do instalacji zewnętrznych i mokrych środowisk.
• Odporność na drgania i UV: Zachowuje szczelność i właściwości użytkowe nawet w warunkach silnych wibracji lub ekspozycji na słońce.
• Gwint metryczny M20 / PG: Kompatybilność z szeroką gamą obudów i aparatury elektrycznej, zgodność z normami EN 60423 i DIN 40430.
• Zakres temperatur od -20°C do +100°C: Powszechne zastosowanie w klimatach umiarkowanych i ekstremalnych (krótkotrwale do +150°C).

Zgodność z Normami

Przepust Cable gland M20 spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, klasy palności V-2 (UL94) oraz dyrektyw unijnych. Został zaprojektowany zgodnie z normami EN 60423 (gwint metryczny) i DIN 40430 (gwint PG), co potwierdza jego kompatybilność z aparaturą modułową i obudowami przemysłowymi.

Zastosowanie

Przepust Cable gland M20 znajduje szerokie zastosowanie w instalacjach wymagających szczelnego i trwałego wprowadzenia kabla do obudowy urządzenia.

• Instalacje zewnętrzne i narażone na wilgoć – osłony, szafy sterownicze, skrzynki przyłączeniowe.
• Środowiska przemysłowe z występowaniem drgań – maszyny, urządzenia wibracyjne, przemysł ciężki.
• Strefy zagrożone wybuchem (z odpowiednimi certyfikatami dodatkowymi) – wymagań instalacji Ex.
• Zewnętrzne systemy oświetleniowe, kamery monitoringu, czujniki przemysłowe.
• Morskie i offshore – dzięki odporności na korozję i wodę pod ciśnieniem.

Wskazówki Montażowe

Montaż dławnicy należy wykonywać wyłącznie po całkowitym odłączeniu napięcia w instalacji przez wykwalifikowany personel z uprawnieniami SEP. Przepust wkręcić w odpowiedni otwór obudowy (gwint M20) aż do momentu pełnego dociśnięcia uszczelki. Kabel wprowadzić przez dławnicę, upewniając się, że średnica kabla mieści się w zakresie 10–14 mm². Dokręcić nakrętkę z odpowiednim momentem (szczegóły w dokumentacji), aby uzyskać szczelność IP68. Unikać nadmiernego dokręcania. Przed montażem sprawdzić kompatybilność z materiałem obudowy i środowiskiem pracy.

FAQ

• Czy dławnica M20 nadaje się do kabli o innych średnicach? Dławnica jest przeznaczona dla kabli o średnicy 10–14 mm². W przypadku innych średnic należy dobrać odpowiedni rozmiar dławnicy.
• Jakie ciśnienie wytrzymuje dławnica przy stopniu ochrony IP68? Przepust zapewnia szczelność IP68 przy ciśnieniu do 3 barów (zanurzenie w wodzie do 1 metra przez okres do 1 godziny).
• Czy dławnica jest odporna na substancje chemiczne? Materiał PA6 V2 charakteryzuje się dobrą odpornością na oleje, smary i większość chemikaliów używanych w przemyśle. Dla agresywnych środowisk należy dodatkowo zweryfikować kompatybilność.
