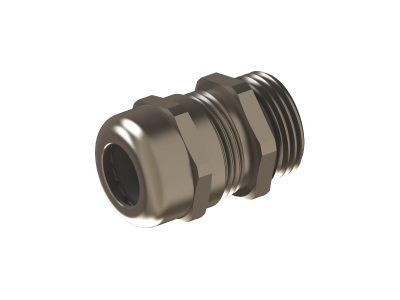

Przepust jednootworowy Cable gland, M16, 4-8mm2 brass, IP68 MBM2ST16E0 | MBM2ST16E0 Morek

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Morek
Kod
1271324
EAN
4744397026590
Kod Producenta
MBM2ST16E0
Przepust jednootworowy Cable gland, M16, 4-8mm2 brass, IP68 MBM2ST16E0

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Opis i Kluczowe Cechy

Przepust jednootworowy Cable gland M16 (symbol MBM2ST16E0) to metalowa dławnica kablowa wykonana z niklowanego mosiądzu, przeznaczona do zabezpieczania i uszczelniania kabli o przekroju 4-8mm². Stopień ochrony IP68 przy ciśnieniu do 5 bar zapewnia niezawodność nawet w trudnych warunkach przemysłowych. W zestawie: wkładka zaciskowa z poliamidu PA6 V2, pierścień uszczelniający z TPV oraz O-ring z NBR – elementy te gwarantują szczelność i odporność na naprężenia mechaniczne.

  • Materiał: niklowany mosiądz: Wysoka odporność na korozję i trwałość w środowiskach agresywnych, co wydłuża żywotność instalacji.
  • Stopień ochrony IP68 (do 5 bar): Pełna ochrona przed wnikaniem kurzu i wody pod ciśnieniem – idealne do stosowania w instalacjach zanurzonych, podziemnych lub narażonych na wilgoć.
  • Wkładka zaciskowa PA6 V2: Stabilizuje pozycję kabla, zapobiegając jego przemieszczaniu się pod wpływem wibracji lub naprężeń mechanicznych.
  • Pierścień uszczelniający TPV i O-ring NBR: Zapewniają szczelność połączenia i ochronę przed wnikaniem cieczy oraz gazów.
  • Gwint metryczny EN 60423 / PG DIN 40430: Kompatybilny z szeroką gamą obudów i przepustów, ułatwia montaż i wymianę dławika.

Zgodność z Normami

Przepust Cable gland M16 spełnia wymagania norm europejskich dotyczących szczelności i bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami EN 60423, EN 60529 (IP68) oraz EN 50262.

Zastosowanie

Przepust jednootworowy Cable gland M16 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szczelna ochrona kabla przed wpływem otoczenia i naprężeniami mechanicznymi.

  • Instalacje przemysłowe narażone na wilgoć, pył lub substancje chemiczne – maszyny, szafy sterownicze, rozdzielnice.
  • Przejścia kabli przez ściany, podłogi lub przegrody ogniowe – ochrona przed ogniem i dymem.
  • Zanurzone instalacje podziemne lub morskie – ochrona kabli w studniach, zbiornikach lub urządzeniach zanurzonych w wodzie.
  • Obudowy zewnętrzne narażone na działanie warunków atmosferycznych – ochrona przed deszczem, śniegiem i promieniowaniem UV.

Wskazówki Montażowe

Montaż dławicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Dławnicę wkręcić w otwór obudowy, wprowadzić kabel przez wkładkę zaciskową, a następnie dokręcić nakrętkę z odpowiednim momentem, aby zapewnić szczelność. Unikać nadmiernego dokręcania, które może uszkodzić pierścień uszczelniający. Przed montażem upewnić się, że średnica kabla mieści się w zakresie 4-8mm² oraz że gwint obudowy jest kompatybilny z gwintem dławicy.

FAQ

  • Czy dławica nadaje się do kabli o przekroju większym niż 8mm²? Nie, maksymalny zalecany przekrój kabla to 8mm². Dla większych przekrojów należy dobrać odpowiedni model dławicy.
  • Jaki jest zakres temperatur pracy dławicy? Dławica pracuje w zakresie od -20°C do +100°C w trybie ciągłym oraz od -40°C do +150°C w trybie krótkotrwałym.
  • Czy dławica może być stosowana w instalacjach zanurzonych w wodzie? Tak, stopień ochrony IP68 przy ciśnieniu do 5 bar zapewnia szczelność także przy zanurzeniu w wodzie.

  • Producent Morek
  • Wymiary 0.018m x 0.03m x 0.018m
Dławnica kablowa
  • Rodzaj gwintu Metryczny
  • Nominalny rozmiar gwintu metrycznego/PG 16
  • Długość gwintu 7 mm
  • Szerokość klucza 18 mm
  • Do przewodów o średnicy 4 - 8 mm
  • Materiał Metal
  • Gatunek materiału Mosiądz
  • Zabezpieczenie powierzchni Niklowanie
  • Bezhalogenowe Tak
  • Stopień ochrony (IP) IP68
  • Ochrona kabla przed zagięciem Nie
  • Z przeciwnakrętką Nie
  • Mocowanie zatrzaskowe w otworze Nie
  • Model Prosty
  • Z odciążeniem naprężeń Tak
  • Rodzaj uszczelnienia Uszczelki
  • Dławnica kablowa podzielna Tak
  • Zakres temperatury pracy -20 - 100 °C
  • Wykonanie przeciwwybuchowe Nie
  • Wykonanie zgodne z Dyrektywą Kompatybilności Elektromagnetycznej EMC Nie
