Przepust dławiący Multi TSSM PG16 S, IP67 szary | 34.616 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

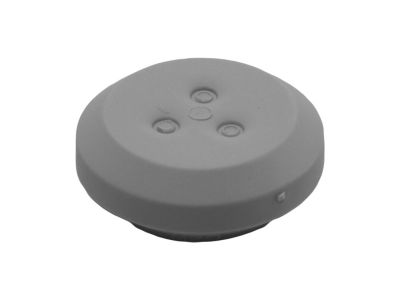

Przepust dławiący Multi TSSM PG16 S (symbol 34.616) to element przeznaczony do bezpiecznego i szczelnego wprowadzania przewodów do obudów elektrycznych i automatyki. Dzięki stopniowi ochrony IP67 zapewnia niezawodną szczelność w warunkach przemysłowych i zewnętrznych. Kompaktowe wymiary 32,5×32,5×11 mm ułatwiają montaż nawet w ciasnych przestrzeniach rozdzielnic, szaf sterowniczych i puszek instalacyjnych. Produkt pakowany w opakowanie zbiorcze 50 sztuk.

• Gwint PG16 (standardowy): Umożliwia szybki i pewny montaż w obudowach z odpowiednim otworem – zgodność z powszechnie stosowanym systemem gwintów w instalacjach przemysłowych.
• Stopień ochrony IP67: Gwarantuje szczelność przed pyłem i wilgocią, co pozwala na stosowanie przepustu w obudowach narażonych na kontakt z wodą lub zapyleniem.

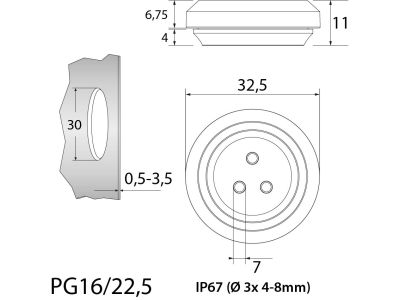

• Kompaktowe wymiary (32,5×32,5×11 mm): Zajmują mało miejsca na panelu obudowy – idealne do ciasnych szaf sterowniczych i rozdzielnic.
• Kolor szary (RAL 7035): Uniwersalny wygląd pasujący do większości obudów elektrycznych i automatyki.
• Opakowanie zbiorcze 50 sztuk: Wygodne i ekonomiczne przy większych instalacjach – redukuje czas zamawiania i zapewnia jednolity standard w projekcie.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm bezpieczeństwa i posiada certyfikację CE. Jego konstrukcja zgodna jest z ogólnymi standardami branżowymi dla przepustów dławiących stosowanych w instalacjach elektrycznych i automatyce.

Zastosowanie

Przepust dławiący Multi TSSM PG16 S przeznaczony jest do szczelnego wprowadzania przewodów przez ścianki obudów w różnych środowiskach. Sprawdza się zarówno w suchych, jak i wilgotnych pomieszczeniach, a także na zewnątrz przy zachowaniu odpowiedniej obudowy.

• Wprowadzanie kabli do szaf sterowniczych w przemyśle (maszyny, linie produkcyjne).
• Podłączenie przewodów w rozdzielnicach elektrycznych budynków mieszkalnych i komercyjnych.
• Uszczelnienie przejść kablowych w puszkach instalacyjnych montowanych w łazienkach, kuchniach lub na zewnątrz.
• Stosowanie w obudowach automatyki budynkowej (sterowniki, czujniki, elementy wykonawcze).

Wskazówki Montażowe

Montaż przepustu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przepust montuje się w otworze o średnicy odpowiedniej dla gwintu PG16, a następnie dokręca nakrętką kontrującą z zalecanym momentem obrotowym według dokumentacji producenta. Przekrój wprowadzanego przewodu należy dobrać do średnicy wewnętrznej przepustu, aby zapewnić skuteczne uszczelnienie. Zaleca się sprawdzenie szczelności po montażu.

FAQ

• Jaki stopień ochrony ma ten przepust? Produkt posiada stopień ochrony IP67, co oznacza całkowitą pyłoszczelność i odporność na chwilowe zanurzenie w wodzie na głębokość do 1 metra przez 30 minut. Nadaje się do stosowania w wilgotnych i zapylonych środowiskach.
• Jaki gwint jest zastosowany w przepuście? Gwint to PG16 – standardowy gwint stosowany w przepustach kablowych, zgodny z powszechnymi obudowami i akcesoriami. Umożliwia łatwe łączenie z innymi elementami instalacyjnymi.
• Czy do montażu potrzebne są specjalne narzędzia? Montaż wymaga jedynie standardowych narzędzi monterskich, takich jak klucz do nakrętki kontrującej. Nie są potrzebne specjalistyczne przyrządy. Ważne jest jednak, aby montaż wykonywał wykwalifikowany elektryk.
