Przepust dławiący Multi TSSM PG11 S, IP67 szary | 34.611 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

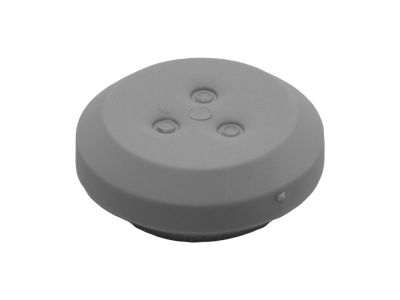

Przepust dławiący Multi TSSM PG11 S o stopniu ochrony IP67 w kolorze szarym to profesjonalne rozwiązanie do szczelnego i bezpiecznego wprowadzania przewodów do obudów elektrycznych oraz szaf automatyki. Dzięki gwintowi PG11 i kompaktowym wymiarom 27,5 x 27,5 x 11 mm zapewnia pewne mocowanie i skuteczną ochronę wnętrza instalacji przed pyłem oraz wilgocią. Opakowanie 50 sztuk ułatwia kompleksowe zaopatrzenie magazynu i skraca czas montażu w projektach o dużej liczbie punktów wprowadzeń.

• Stopień ochrony IP67: Całkowita odporność na pył i krótkotrwałe zanurzenie w wodzie (do 1 m głębokości przez 30 minut) – gwarantuje niezawodność w trudnych warunkach środowiskowych.
• Gwint PG11: Standardowy gwint zgrubny umożliwiający szybki montaż w obudowach i puszkach z odpowiednim otworem, bez konieczności stosowania dodatkowych przejściówek.

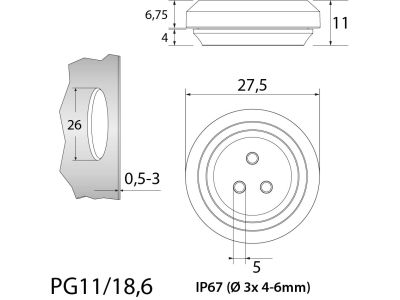

• Wymiary 27,5 x 27,5 x 11 mm: Kompaktowa konstrukcja pozwala na zastosowanie w ciasnych przestrzeniach rozdzielnic i szaf sterowniczych, oszczędzając miejsce na szynie lub płycie montażowej.
• Opakowanie zbiorcze 50 sztuk: Ekonomiczne i wygodne dla instalatorów – jeden zestaw wystarcza na wiele punktów wprowadzeń, redukując liczbę zamówień i koszty jednostkowe.
• Kolor szary (uniwersalny): Neutralna barwa pasująca do większości obudów elektrycznych i aranżacji szaf sterowniczych, ułatwiająca utrzymanie estetyki instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach elektrycznych zgodnie z przepisami i standardami branżowymi.

Zastosowanie

Przepust dławiący Multi TSSM PG11 S został zaprojektowany do szczelnego wprowadzania przewodów elektrycznych, sygnałowych oraz sterowniczych do różnego rodzaju obudów. Sprawdzi się zarówno w warunkach przemysłowych, jak i w instalacjach budynkowych.

• Wprowadzanie przewodów do szaf sterowniczych i rozdzielnic w przemyśle oraz automatyce budynkowej.
• Szczelne przejście kabli w puszkach instalacyjnych dla obwodów oświetleniowych, gniazd wtykowych czy sterowania.
• Użycie w obudowach aparatury kontrolno-pomiarowej, gdzie wymagana jest ochrona przed pyłem i wilgocią (IP67).
• Montaż w systemach automatyki (PLC, sterowniki) jako element przepustu dla przewodów czujników i aktuatorów.

Wskazówki Montażowe

Montaż przepustu dławiącego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie w całym obwodzie. Przepust montuje się w otworze obudowy o średnicy odpowiedniej dla gwintu PG11 (standardowo ok. 18,6 mm). Nakrętkę dociskową dokręcaj z momentem zgodnym z dokumentacją producenta – zbyt duża siła może uszkodzić uszczelkę lub korpus. Przekrój i średnica zewnętrzna przewodu powinny być dobrane do zakresu podanego w karcie katalogowej przepustu. Po zamontowaniu sprawdź szczelność połączenia.

FAQ

• Czy przepust jest wodoodporny? Tak, stopień ochrony IP67 zapewnia całkowitą ochronę przed pyłem oraz ochronę przed krótkotrwałym zanurzeniem w wodzie (do 1 m głębokości przez 30 minut). To rozwiązanie jest odporne na zachlapania i wilgoć, ale nie nadaje się do stałego zanurzenia.
• Jakie przewody mogę prowadzić przez przepust PG11? Gwint PG11 standardowo obsługuje przewody o średnicy zewnętrznej w zakresie od 5 do 10 mm. Aby zachować szczelność, uszczelka wewnętrzna powinna ściśle przylegać do płaszcza kabla – szczegółowe dane średnicowe znajdują się w dokumentacji technicznej producenta.
• Ile sztuk znajduje się w opakowaniu? Opakowanie zbiorcze zawiera 50 sztuk przepustów dławiących Multi TSSM PG11 S w kolorze szarym. Taka ilość ułatwia zaopatrzenie magazynu i jest ekonomicznym rozwiązaniem dla większych projektów.
