Przepust dławiący TSS M40 CZ IP67 47,5x47,5x13,5mm czarny (25szt) | 34.935 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

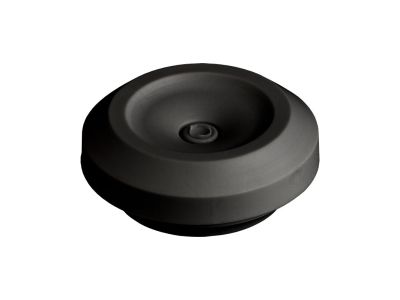

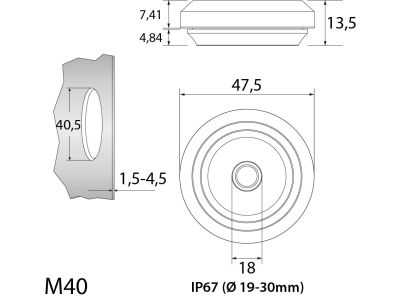

Przepust dławiący membranowy TSS M40 CZ (symbol 34.935) to element uszczelniający przeznaczony do wprowadzania kabli niskiego napięcia do obudów elektrycznych. Wykonany w kolorze czarnym RAL 9005, o wymiarach 47,5 x 47,5 x 13,5 mm. Dzięki stopniowi ochrony IP67 zapewnia skuteczne zabezpieczenie przed wnikaniem pyłu i wody, co gwarantuje niezawodność instalacji w trudnych warunkach środowiskowych.

• Stopień ochrony IP67: Pełna ochrona przed pyłem (pyłoszczelność) oraz przed zanurzeniem w wodzie do głębokości 1 metra przez 30 minut – gwarantuje niezawodną pracę w warunkach wilgotnych i pylistych.
• Membrana dławiąca: Umożliwia szczelne wprowadzenie kabli o średnicy dostosowanej do przepustu, eliminując ryzyko przedostawania się zanieczyszczeń do wnętrza szafy lub puszki.
• Odporność na promieniowanie UV: Długotrwała ekspozycja na słońce nie powoduje degradacji materiału – idealne do zastosowań zewnętrznych i w przemyśle.
• Odporność na oleje i wysokie temperatury: Zachowuje elastyczność i szczelność w środowiskach przemysłowych, gdzie występują smary, oleje oraz podwyższona temperatura.
• Wygodny montaż w opakowaniu zbiorczym: Opakowanie zawiera 25 sztuk, co ułatwia zaopatrzenie magazynów oraz kompleksową realizację większych instalacji.

Zgodność z Normami

Przepust dławiący membranowy TSS M40 CZ został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP67 potwierdza spełnienie rygorystycznych kryteriów szczelności określonych w normie IEC 60529.

Zastosowanie

Przepust dławiący membranowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest szczelne wprowadzenie kabli niskiego napięcia do obudów, puszek rozgałęźnych, szaf sterowniczych czy rozdzielnic. Sprawdza się zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

• Wprowadzanie kabli sterowniczych i zasilających do szaf elektrycznych w przemyśle – ochrona przed wilgocią i pyłem.
• Uszczelnienie przepustów w puszkach instalacyjnych na zewnątrz budynków – odporność na UV i warunki atmosferyczne.
• Zastosowanie w maszynach i urządzeniach narażonych na oleje, smary oraz podwyższone temperatury – np. w liniach produkcyjnych, halach fabrycznych.
• Montaż w systemach fotowoltaicznych oraz automatyce budynkowej, gdzie wymagana jest wysoka szczelność i trwałość.

Wskazówki Montażowe

Przepust dławiący membranowy należy montować zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przepust przeznaczony jest do stosowania na szynie TH35 (DIN) lub bezpośrednio w otworze obudowy (w zależności od konstrukcji). Zaleca się dobór średnicy kabla do zakresu uszczelnienia membrany oraz stosowanie odpowiedniego momentu dokręcania w przypadku połączeń gwintowanych (zgodnie z dokumentacją techniczną). Przekrój przewodów należy dobrać do obciążalności prądowej instalacji.

FAQ

• Jaki jest zakres temperatury pracy przepustu? Produkt jest odporny na wysokie temperatury, jednak dokładne wartości temperaturowe należy sprawdzić w karcie katalogowej producenta. W standardowych warunkach przemysłowych sprawdza się do około +80°C.
• Czy przepust nadaje się do stosowania na zewnątrz? Tak, dzięki odporności na promieniowanie UV i stopniu ochrony IP67 może być stosowany w instalacjach zewnętrznych, również w miejscach narażonych na bezpośrednie działanie deszczu i wilgoci.
• Jaką maksymalną średnicę kabla można wprowadzić przez membranę? Przepust M40 przystosowany jest do kabli o średnicy mieszczącej się w zakresie określonym przez producenta dla danego modelu. Należy dobrać kabel tak, aby membrana ściśle go obejmowała – gwarantuje to szczelność i stabilność mocowania.
