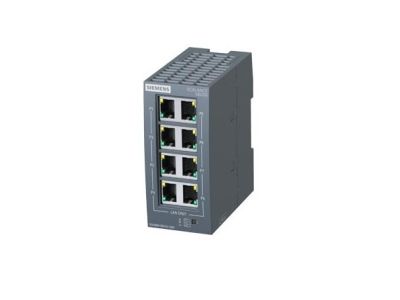

Przemysłowy przełącznik SCALANCE XB008 | 6GK5008-0BA10-1AB2 Siemens

Opis i Kluczowe Cechy

Przemysłowy przełącznik sieciowy Siemens SCALANCE XB008 o numerze katalogowym 6GK5008-0BA10-1AB2 to wysokiej klasy, niezarządzalny switch Ethernet zaprojektowany z myślą o pracy w wymagających środowiskach automatyki przemysłowej. Urządzenie zostało wyposażone w 8 portów typu Twisted Pair ze złączami RJ45, które obsługują prędkości transmisji danych rzędu 10/100 Mbit/s. Dzięki kompaktowej obudowie o stopniu ochrony IP20, switch idealnie nadaje się do montażu w szafach sterowniczych, gdzie przestrzeń jest ograniczona.

• Wydajność transmisji: Obsługa standardu Fast Ethernet pozwala na płynną wymianę danych w lokalnych sieciach przemysłowych.
• Diagnostyka LED: Zintegrowane diody LED na panelu przednim umożliwiają błyskawiczną weryfikację stanu zasilania oraz statusu połączenia na poszczególnych portach, co znacząco skraca czas przestoju w przypadku awarii.
• Elastyczne zasilanie: Urządzenie wspiera szeroki zakres napięcia zasilającego 24 V AC/DC, co ułatwia integrację z istniejącymi systemami zasilania w maszynach i rozdzielnicach.
• Konstrukcja: Wytrzymała obudowa przystosowana do pracy ciągłej w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami jakościowymi firmy Siemens, co gwarantuje jego niezawodność w aplikacjach krytycznych. Urządzenie spełnia wymagania kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikację CE, co jest niezbędne przy wdrażaniu systemów na rynku europejskim. Stopień ochrony IP20 definiuje odporność na dostęp do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.

Zastosowanie

SCALANCE XB008 jest dedykowany do budowy prostych struktur sieciowych o topologii gwiazdy lub linii. Znajduje szerokie zastosowanie w:

• Automatyce budynkowej: Łączenie sterowników PLC z panelami HMI i systemami wizualizacji.
• Budowie maszyn: Integracja rozproszonych układów wejść/wyjść (I/O) w obrębie jednej jednostki produkcyjnej.
• Małych sieciach przemysłowych: Tam, gdzie nie jest wymagana zaawansowana konfiguracja VLAN czy zarządzanie ruchem, a liczy się niezawodność typu Plug-and-Play.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm), co zapewnia stabilne mocowanie mechaniczne. Podczas instalacji należy zwrócić uwagę na zapewnienie odpowiedniej przestrzeni wokół urządzenia w celu swobodnej konwekcji powietrza, co zapobiega przegrzewaniu się elektroniki. Przewody zasilające powinny być podłączone do terminala śrubowego z zachowaniem odpowiedniego momentu dokręcania, aby uniknąć poluzowania styków pod wpływem wibracji maszynowych. Porty RJ45 wymagają zastosowania ekranowanych kabli typu skrętka (STP/FTP) dla zapewnienia maksymalnej odporności na zakłócenia elektromagnetyczne.

FAQ

• Czy switch wymaga konfiguracji programowej? Nie, SCALANCE XB008 jest urządzeniem typu unmanaged (niezarządzalnym), co oznacza, że działa natychmiast po podłączeniu zasilania i przewodów sieciowych bez konieczności instalacji oprogramowania.
• Jakie zasilanie jest wymagane? Urządzenie pracuje przy napięciu znamionowym 24 V, akceptując zarówno prąd stały (DC), jak i zmienny (AC).
• Czy urządzenie posiada porty światłowodowe? Ten konkretny model (6GK5008-0BA10-1AB2) posiada wyłącznie 8 portów miedzianych RJ45.
