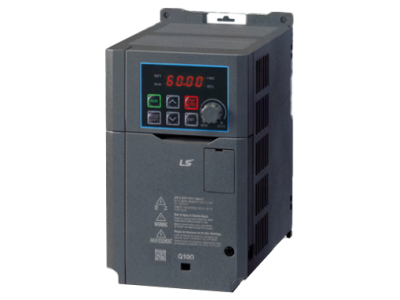

Przemiennik częstotliwości LSIS serii G100 2,2kW 3x400V AC filtr EMC C3 | LV0022G100-4EOFN Aniro

Opis i Kluczowe Cechy

Przemiennik częstotliwości LSIS serii G100 o mocy znamionowej 2,2 kW to zaawansowane rozwiązanie technologiczne, zaprojektowane przez renomowanego producenta LS Electric i dostarczane przez ANIRO. Urządzenie dedykowane jest do precyzyjnego sterowania prędkością obrotową silników asynchronicznych w układach trójfazowych o napięciu znamionowym 3x400V AC. Dzięki zastosowaniu nowoczesnych algorytmów sterowania wektorowego bezczujnikowego oraz sterowania U/f, falownik ten gwarantuje wysoką stabilność momentu obrotowego nawet przy niskich częstotliwościach. Kluczowym atutem modelu LV0022G100-4EOFN jest zintegrowany filtr EMC klasy C3, który skutecznie tłumi zakłócenia elektromagnetyczne, eliminując potrzebę instalacji zewnętrznych komponentów filtrujących i oszczędzając miejsce w szafie sterowniczej. Kompaktowa obudowa o wysokiej odporności mechanicznej sprawia, że jest to idealny wybór dla wymagających aplikacji przemysłowych.

• Moc wyjściowa: 2,2 kW (3,0 KM) przy zasilaniu trójfazowym.
• Zintegrowany filtr przeciwzakłóceniowy EMC kategorii C3.
• Wbudowany moduł hamujący umożliwiający bezpośrednie podłączenie rezystora.
• Intuicyjny panel sterowania z potencjometrem do szybkiej nastawy parametrów.
• Wysoka przeciążalność: 150% prądu znamionowego przez 60 sekund.

Zgodność z Normami

Przemiennik częstotliwości LS G100 został zaprojektowany z zachowaniem najwyższych standardów bezpieczeństwa i jakości. Urządzenie spełnia wymagania normy EN 61800-3, co potwierdza jego wysoką kompatybilność elektromagnetyczną w środowiskach przemysłowych (kategoria C3). Produkt posiada certyfikat CE, świadczący o zgodności z dyrektywami Unii Europejskiej, oraz certyfikat UL, co pozwala na jego bezpieczne stosowanie w maszynach eksportowanych na rynki globalne. Dodatkowo, falownik jest zgodny z dyrektywą RoHS, co gwarantuje ograniczenie substancji szkodliwych w procesie produkcji.

Zastosowanie

Wszechstronność serii G100 sprawia, że model 2,2kW znajduje zastosowanie w wielu gałęziach przemysłu i automatyki budynkowej. Doskonale sprawdza się w:

• Układach wentylacji: precyzyjne sterowanie wydajnością wentylatorów w zależności od zapotrzebowania.
• Systemach pompowych: optymalizacja ciśnienia i przepływu w instalacjach wodnych.
• Przenośnikach i transporterach: płynny start i zatrzymanie linii produkcyjnych, co redukuje zużycie mechaniczne komponentów.
• Maszynach do obróbki: wiertarki, frezarki oraz mieszalniki wymagające stabilnych obrotów pod obciążeniem.
• Przemyśle tekstylnym i papierniczym: dzięki precyzyjnej regulacji naciągu i prędkości.

Wskazówki Montażowe

Dla zapewnienia bezawaryjnej pracy przemiennika, należy przestrzegać kluczowych zasad montażu. Urządzenie powinno być instalowane w pozycji pionowej na niepalnej powierzchni. Należy zachować minimalne odstępy chłodzące (zazwyczaj 50 mm powyżej i poniżej urządzenia) dla swobodnej cyrkulacji powietrza. Przekrój znamionowy przewodów zasilających i silnikowych powinien wynosić minimum 1,5 mm² do 2,5 mm², co pozwala na bezpieczne i stabilne przesyłanie energii bez nadmiernych spadków napięcia. Wszystkie zaciski śrubowe muszą być dokręcone z odpowiednim momentem obrotowym, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie przewodów ekranowanych dla kabli silnikowych, aby w pełni wykorzystać skuteczność wbudowanego filtra EMC.

FAQ

Czy falownik G100 2,2kW posiada wbudowaną komunikację? Tak, standardowo przemiennik wyposażony jest w port komunikacyjny RS-485 z obsługą protokołu Modbus RTU, co pozwala na łatwą integrację ze sterownikami PLC i systemami HMI.

Czy mogę zamontować ten falownik na szynie DIN? Tak, seria G100 umożliwia montaż na standardowej szynie DIN 35mm przy użyciu opcjonalnego adaptera lub bezpośrednio na płycie montażowej za pomocą śrub.

Jaki stopień ochrony posiada to urządzenie? Standardowo przemiennik posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do montażu wewnątrz obudów lub szaf sterowniczych chroniących przed pyłem i wilgocią.
