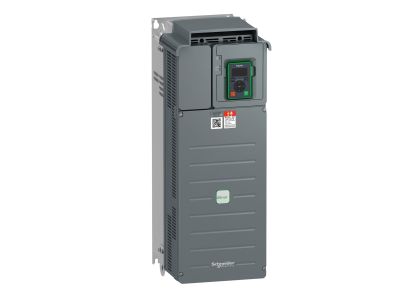

Przemiennik częstotliwości Easy Altivar 610, 45 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D45N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D45N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się mocą znamionową 45 kW (60 hp) w trybie lekkiego przeciążenia (Normal Duty - do 120%), co czyni go idealnym wyborem dla aplikacji pompowych i wentylatorowych. W przypadku wymagających procesów przemysłowych, napęd wspiera silniki o mocy do 37 kW (50 hp) przy znacznym przeciążeniu (Heavy Duty - do 150%), zapewniając stabilność momentu obrotowego w krytycznych momentach rozruchu.

• Zasilanie trójfazowe: Urządzenie pracuje w szerokim zakresie napięcia wejściowego od 380 V do 415 V AC, co pozwala na elastyczne dopasowanie do lokalnej infrastruktury energetycznej.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 (zgodnie z normą IEC/EN 61800-3) eliminuje konieczność stosowania zewnętrznych komponentów, redukując emisję elektromagnetyczną w środowiskach przemysłowych.
• Gotowość do pracy: Koncepcja Plug & Play z fabrycznie skonfigurowanymi parametrami pozwala na błyskawiczne uruchomienie układu, minimalizując czas przestoju i koszty inżynieryjne.
• Solidna konstrukcja: Stopień ochrony IP 20 oraz masa 26,8 kg świadczą o solidności wykonania, przy zachowaniu kompaktowych wymiarów (226 mm szerokości, 613 mm wysokości, 271 mm głębokości).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczową normą jest IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Dzięki kategorii C3, przemiennik może być bezpiecznie stosowany w środowiskach przemysłowych (środowisko 2) oraz w określonych warunkach w środowisku 1, zapewniając niską emisję zakłóceń do sieci zasilającej.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych sektorach gospodarki, gdzie niezawodność i efektywność energetyczna są priorytetem:

• Gospodarka wodno-ściekowa: Sterowanie pompami głębinowymi, zestawami hydroforowymi oraz systemami napowietrzania w oczyszczalniach ścieków.
• Sektor Oil & Gas: Napęd pomp procesowych oraz wentylatorów chłodzących w instalacjach wydobywczych i rafineryjnych.
• Zarządzanie budynkami (BMS): Optymalizacja pracy systemów HVAC, central wentylacyjnych oraz obiegów grzewczych w dużych obiektach komercyjnych.
• Automatyka procesowa: Sterowanie przenośnikami, mieszadłami oraz innymi maszynami wymagającymi precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Prawidłowa instalacja przemiennika ATV610D45N4 jest kluczowa dla jego długowieczności. Należy pamiętać o następujących aspektach:

• Pozycja montażu: Urządzenie należy montować pionowo na stabilnej powierzchni, zachowując odpowiednie odstępy wentylacyjne powyżej i poniżej obudowy, aby zapewnić swobodny przepływ powietrza chłodzącego.
• Okablowanie: Przewody silnikowe powinny być ekranowane, aby w pełni wykorzystać potencjał zintegrowanego filtra EMC C3. Należy przestrzegać zalecanych momentów dokręcania zacisków prądowych, aby uniknąć przegrzewania styków.
• Środowisko: Ze względu na stopień ochrony IP 20, napęd powinien być instalowany wewnątrz szaf sterowniczych chroniących przed pyłem i wilgocią.

FAQ

1. Czy ten model posiada wbudowany panel sterowania?
Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający lokalną konfigurację i monitorowanie parametrów pracy.

2. Czy mogę użyć tego napędu do silnika 37 kW przy dużym obciążeniu?
Tak, przemiennik jest przystosowany do pracy z silnikami 37 kW w trybie Heavy Duty, oferując przeciążalność do 150% momentu znamionowego.

3. Jakie są wymiary montażowe urządzenia?
Urządzenie ma wysokość 613 mm, szerokość 226 mm oraz głębokość 271 mm, co należy uwzględnić przy projektowaniu szafy sterowniczej.
