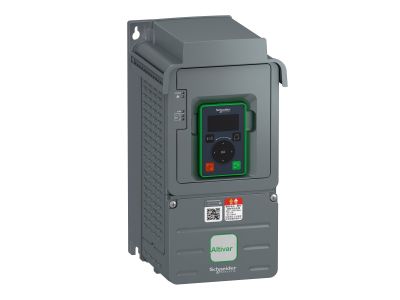

Przemiennik częstotliwości Easy Altivar 610, 4 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610U40N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610U40N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie pracuje w szerokim zakresie znamionowego napięcia zasilania od 380V do 415V AC, co czyni je idealnym do zastosowań w europejskich sieciach przemysłowych. Falownik ten charakteryzuje się elastycznością w doborze mocy: pozwala na zasilanie silników o mocy do 4 kW (5 hp) w trybie lekkiego przeciążenia (Normal Duty do 120%) oraz silników o mocy do 3 kW w aplikacjach wymagających znacznego przeciążenia (Heavy Duty do 150%).

• Technologia Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w standardowych aplikacjach, co znacząco redukuje czas poświęcony na kontrolę procesu i obsługę techniczną.
• Zintegrowana filtracja: Wbudowany filtr wejściowy zakłóceń radiowych klasy C3 eliminuje konieczność stosowania zewnętrznych komponentów, oszczędzając miejsce w szafie sterowniczej.
• Kompaktowa konstrukcja: Przy wymiarach 145 mm szerokości, 297 mm wysokości i 203 mm głębokości oraz wadze 4 kg, urządzenie oferuje doskonały stosunek mocy do zajmowanej przestrzeni.
• Stopień ochrony IP 20: Przeznaczony do montażu wewnątrz obudów i szaf sterowniczych, zapewniając ochronę przed dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Przemiennik spełnia wymagania normy IEC/EN 61800-3 (wydanie 2), która definiuje standardy dla napędów elektrycznych o zmiennej prędkości. Dzięki kategorii C3, urządzenie jest dopuszczone do pracy w środowisku 1 lub 2, co potwierdza jego wysoką odporność na zakłócenia oraz ograniczoną emisję elektromagnetyczną do sieci zasilającej.

Zastosowanie

Easy Altivar 610 jest dedykowany do obsługi procesów w kluczowych segmentach przemysłu, gdzie niezawodność i prostota obsługi są priorytetem. Idealnie sprawdza się w:

• Gospodarce wodno-ściekowej: Sterowanie pompami głębinowymi, obiegowymi oraz systemami napowietrzania.
• Przemyśle wydobywczym (Ropa i Gaz): Napęd pomp procesowych i wentylatorów chłodzących.
• Zarządzaniu budynkami (BMS): Obsługa systemów HVAC, wentylacji bytowej oraz oddymiającej.
• Automatyce maszynowej: Wszędzie tam, gdzie wymagana jest precyzyjna regulacja prędkości obrotowej silników asynchronicznych przy zachowaniu wysokiej sprawności energetycznej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610U40N4 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Chłodzenie: Należy zachować odpowiednie odstępy montażowe wokół urządzenia, aby zapewnić swobodny przepływ powietrza chłodzącego przez radiator.
• Okablowanie: Przekrój przewodów zasilających i silnikowych powinien być dobrany zgodnie z prądem znamionowym urządzenia. Zaleca się stosowanie przewodów ekranowanych dla wyjść silnikowych, aby w pełni wykorzystać potencjał filtra EMC.
• Moment dokręcania: Wszystkie zaciski śrubowe powinny być dokręcone z momentem określonym w dokumentacji technicznej, co zapobiega przegrzewaniu się styków i awariom instalacji.
• Montaż w szafie: Ze względu na stopień ochrony IP 20, urządzenie musi być zamontowane w czystym i suchym środowisku, wolnym od pyłów przewodzących.

FAQ

1. Czy ten przemiennik może pracować z silnikami o większej mocy niż 4 kW?
Nie, maksymalna moc silnika dla tego modelu przy lekkim przeciążeniu wynosi 4 kW. Dla większych jednostek należy dobrać model o wyższym prądzie znamionowym.

2. Co oznacza kategoria C3 w kontekście filtra EMC?
Kategoria C3 oznacza, że przemiennik jest przeznaczony do stosowania w środowiskach przemysłowych (drugie środowisko). W przypadku stosowania w środowisku mieszkalnym (pierwsze środowisko) mogą być wymagane dodatkowe środki ograniczające emisję.

3. Czy urządzenie posiada wbudowany panel sterowania?
Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający podstawową konfigurację i monitorowanie parametrów pracy napędu.
