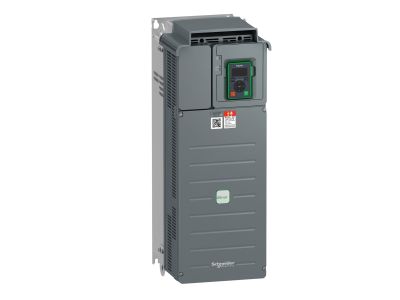

Przemiennik częstotliwości Easy Altivar 610, 37 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D37N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Easy Altivar 610 o mocy 37 kW (50 hp) to zaawansowane rozwiązanie napędowe od renomowanego producenta Schneider Electric, zaprojektowane z myślą o optymalizacji procesów przemysłowych. Urządzenie dedykowane jest do sterowania trójfazowymi silnikami asynchronicznymi pracującymi w szerokim zakresie napięć zasilania od 380 V do 415 V AC. Dzięki elastyczności konstrukcyjnej, falownik ten oferuje dwa tryby pracy: dla zastosowań o lekkim przeciążeniu (Normal Duty) obsługuje silniki do 37 kW przy przeciążalności do 120%, natomiast w aplikacjach wymagających wysokiego momentu obrotowego (Heavy Duty) wspiera jednostki do 30 kW (40 hp) z dopuszczalnym przeciążeniem do 150%.

• Technologia Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie w typowych aplikacjach, co znacząco redukuje czas potrzebny na wdrożenie i konfigurację systemu.
• Zintegrowany filtr EMC C3: Wbudowane filtry wejściowe zakłóceń radiowych eliminują konieczność stosowania zewnętrznych komponentów, zapewniając kompatybilność elektromagnetyczną w środowiskach przemysłowych.
• Solidna konstrukcja: Urządzenie o masie 26,8 kg charakteryzuje się stopniem ochrony IP 20, co czyni je idealnym do montażu w szafach sterowniczych.
• Efektywność energetyczna: Precyzyjne sterowanie prędkością obrotową pozwala na znaczną redukcję zużycia energii elektrycznej, szczególnie w układach pompowych i wentylatorowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i kompatybilności. Przemiennik spełnia wymagania normy IEC/EN 61800-3 (wydanie 2), która definiuje standardy dla napędów elektrycznych o zmiennej prędkości. Zintegrowany filtr EMC kategorii C3 pozwala na bezpieczną eksploatację w środowiskach typu 1 oraz 2, minimalizując emisję zakłóceń elektromagnetycznych do sieci zasilającej oraz otoczenia.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych sektorach gospodarki, gdzie niezawodność i precyzja są priorytetem:

• Gospodarka wodno-ściekowa: Sterowanie pompami głębinowymi, zestawami hydroforowymi oraz systemami napowietrzania w oczyszczalniach ścieków.
• Przemysł naftowy i gazowy: Napęd pomp procesowych oraz wentylatorów chłodzących.
• Zarządzanie budynkami (BMS): Optymalizacja pracy systemów HVAC, central wentylacyjnych oraz obiegów grzewczych.
• Automatyka maszynowa: Obsługa przenośników, mieszadeł oraz innych urządzeń wymagających płynnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610D37N4 należy zwrócić uwagę na następujące aspekty techniczne:

• Przestrzeń montażowa: Ze względu na wymiary (226 mm szerokości, 613 mm wysokości, 271 mm głębokości), należy zapewnić odpowiedni odstęp wokół urządzenia dla swobodnej cyrkulacji powietrza chłodzącego.
• Środowisko pracy: Montaż powinien odbywać się w czystym i suchym pomieszczeniu (stopień ochrony IP 20 wymaga obudowy zewnętrznej w przypadku trudnych warunków).
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego silnika 37 kW, dbając o prawidłowe dokręcenie zacisków zgodnie z zalecanym momentem obrotowym, co zapobiega przegrzewaniu się styków.
• Uziemienie: Prawidłowe uziemienie obudowy i ekranów kabli silnikowych jest kluczowe dla poprawnego działania filtra EMC.

FAQ

1. Czy falownik posiada wbudowany panel sterowania?
Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający podstawową diagnostykę i zmianę parametrów pracy.

2. Czy urządzenie może pracować z silnikami o mniejszej mocy?
Tak, przemiennik można skonfigurować do pracy z silnikami o mniejszej mocy znamionowej, pod warunkiem prawidłowego ustawienia parametrów zabezpieczenia termicznego w menu urządzenia.

3. Jaka jest różnica między przeciążeniem 120% a 150%?
Przeciążenie 120% (Normal Duty) stosuje się w aplikacjach o zmiennym momencie obrotowym (np. wentylatory), natomiast 150% (Heavy Duty) w aplikacjach o stałym momencie, gdzie wymagany jest wysoki prąd rozruchowy.
