Przemiennik częstotliwości Easy Altivar 610, 30 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D30N4 Schneider Electric

Opis i Kluczowe Cechy

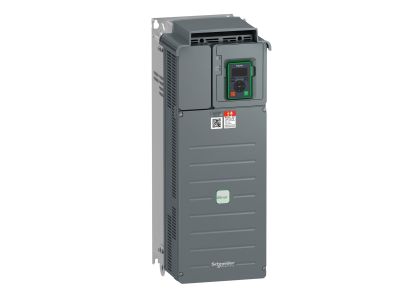

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D30N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się wysoką elastycznością operacyjną, pracując w szerokim zakresie napięcia zasilania od 380V do 415V AC. Dzięki inteligentnemu zarządzaniu energią, napęd ten wspiera silniki o mocy znamionowej do 30 kW (40 hp) w trybie lekkiego przeciążenia (Normal Duty - do 120%) oraz jednostki o mocy do 22 kW (30 hp) w aplikacjach wymagających znacznego przeciążenia (Heavy Duty - do 150%).

• Plug & Play: Fabrycznie skonfigurowane parametry pozwalają na natychmiastowe uruchomienie, co znacząco redukuje czas poświęcony na kontrolę procesu i obsługę techniczną.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 minimalizuje emisję elektromagnetyczną, zapewniając stabilną pracę w środowiskach przemysłowych.
• Solidna konstrukcja: Stopień ochrony IP 20 oraz masa 26,1 kg świadczą o wytrzymałości urządzenia, przy zachowaniu kompaktowych wymiarów (226 mm szerokości, 613 mm wysokości, 271 mm głębokości).
• Wszechstronność: Możliwość pracy w dwóch trybach obciążenia pozwala na precyzyjne dopasowanie falownika do charakterystyki napędzanego urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających instalacjach. Kluczowym aspektem jest pełna zgodność z normą produktową IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Urządzenie spełnia wymogi dla kategorii C3 w środowisku 1 lub 2, co pozwala na jego bezpieczne stosowanie w rozległych sieciach przemysłowych bez ryzyka zakłócania pracy innych urządzeń elektronicznych.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych segmentach gospodarki, gdzie niezawodność systemów napędowych jest priorytetem. Jest to idealne rozwiązanie dla:

• Gospodarki wodno-ściekowej: Sterowanie pompami głębinowymi, systemami nawadniania oraz procesami uzdatniania wody.
• Przemysłu wydobywczego (Ropa i Gaz): Obsługa wentylatorów, sprężarek oraz pomp procesowych.
• Zarządzania budynkami (BMS): Optymalizacja pracy systemów HVAC, central wentylacyjnych i obiegów grzewczych.
• Automatyki procesowej: Sterowanie maszynami w liniach produkcyjnych wymagających precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Prawidłowa instalacja przemiennika ATV610D30N4 jest kluczowa dla jego długowieczności. Należy zwrócić uwagę na następujące aspekty:

• Przestrzeń montażowa: Ze względu na stopień ochrony IP 20, urządzenie powinno być montowane wewnątrz szaf sterowniczych zapewniających odpowiednią czystość i odprowadzanie ciepła.
• Pozycjonowanie: Montaż pionowy jest wymagany dla zapewnienia optymalnego przepływu powietrza chłodzącego przez radiator.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądów znamionowych (dla 30 kW), dbając o poprawny moment dokręcania zacisków, co zapobiega przegrzewaniu się styków.
• Uziemienie: Zapewnienie niskiej impedancji połączenia z szyną PE jest niezbędne dla poprawnego działania filtrów EMC i bezpieczeństwa obsługi.

FAQ

1. Czy falownik posiada wbudowany panel sterowania?
Tak, seria Easy Altivar 610 oferuje intuicyjny interfejs, który w połączeniu z konfiguracją Plug & Play umożliwia szybkie nastawy bez konieczności użycia zaawansowanych narzędzi zewnętrznych.

2. Jaka jest różnica między trybem lekkiego a znacznego przeciążenia?
Tryb lekkiego przeciążenia (do 120%) dedykowany jest dla aplikacji o zmiennym momencie obrotowym, jak pompy i wentylatory. Tryb znacznego przeciążenia (do 150%) stosuje się w maszynach o stałym momencie, gdzie wymagany jest wysoki moment rozruchowy.

3. Czy urządzenie może pracować w sieciach IT?
Przemiennik jest przystosowany do standardowych sieci TN/TT. W przypadku sieci IT należy zweryfikować konfigurację filtrów EMC zgodnie z dokumentacją techniczną producenta.
