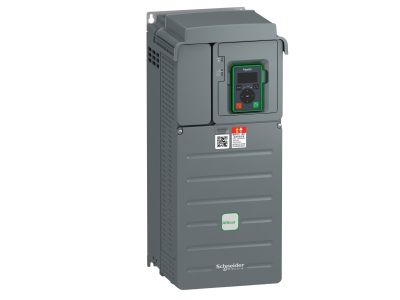

Przemiennik częstotliwości Easy Altivar 610, 22 kW, 3f, 380-460 V, z filtrem EMC C3, IP 20 | ATV610D22N4 Schneider Electric

Opis i Kluczowe Cechy

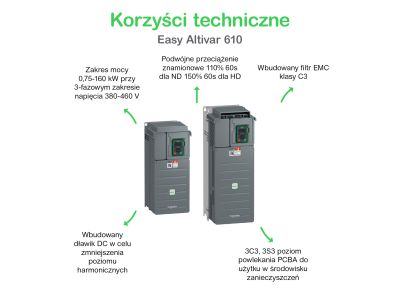

Przemiennik częstotliwości Easy Altivar 610 o numerze katalogowym ATV610D22N4 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się wysoką elastycznością operacyjną, oferując wsparcie dla silników o mocy znamionowej do 22 kW (30 hp) w trybie lekkiego przeciążenia (Normal Duty - do 120%) oraz do 18,5 kW (25 hp) w aplikacjach wymagających znacznego przeciążenia (Heavy Duty - do 150%).

• Zasilanie i Wydajność: Napęd pracuje w szerokim zakresie napięcia wejściowego od 380 V do 415 V AC, co zapewnia stabilność pracy w zróżnicowanych warunkach sieciowych.
• Filtracja EMC: Zintegrowany filtr wejściowy zakłóceń radiowych kategorii C3 skutecznie redukuje emisję elektromagnetyczną, co jest kluczowe w środowiskach przemysłowych.
• Gotowość do pracy: Koncepcja Plug & Play z fabrycznie skonfigurowanymi parametrami pozwala na błyskawiczne uruchomienie układu, minimalizując czas potrzebny na serwis i kontrolę procesu.
• Konstrukcja: Stopień ochrony IP 20 oraz kompaktowe wymiary (211 mm szerokości, 495 mm wysokości, 232 mm głębokości) przy masie 13,9 kg ułatwiają montaż w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Kluczowym aspektem jest pełna zgodność z normą IEC/EN 61800-3 (wydanie 2), która definiuje wymagania dotyczące kompatybilności elektromagnetycznej (EMC) dla napędów elektrycznych o zmiennej prędkości. Urządzenie spełnia wymogi kategorii C3, co pozwala na jego bezpieczne stosowanie w środowiskach przemysłowych (środowisko 1 i 2) bez ryzyka zakłócania pracy innych precyzyzyjnych urządzeń elektronicznych.

Zastosowanie

Easy Altivar 610 znajduje szerokie zastosowanie w kluczowych sektorach przemysłu, gdzie niezawodność i efektywność energetyczna są priorytetem:

• Gospodarka wodno-ściekowa: Sterowanie pompami głębinowymi, zestawami hydroforowymi oraz systemami napowietrzania.
• Przemysł wydobywczy (Ropa i Gaz): Napęd pomp procesowych oraz wentylatorów wyciągowych.
• Zarządzanie budynkami (BMS): Obsługa systemów HVAC, central wentylacyjnych oraz obiegów grzewczych.
• Automatyka procesowa: Kontrola przenośników, mieszadeł oraz innych maszyn wymagających precyzyjnej regulacji prędkości obrotowej.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV610D22N4 należy zwrócić uwagę na następujące aspekty techniczne:

• Chłodzenie: Ze względu na stopień ochrony IP 20, urządzenie powinno być montowane w pionie wewnątrz obudowy zapewniającej odpowiednią cyrkulację powietrza. Należy zachować zalecane odstępy od innych komponentów.
• Okablowanie: Przewody zasilające i silnikowe powinny być prowadzone zgodnie z zasadami EMC. Zaleca się stosowanie przewodów ekranowanych dla wyjścia silnikowego, aby w pełni wykorzystać potencjał wbudowanego filtra C3.
• Moment dokręcania: Należy przestrzegać specyfikacji momentu dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków przy pełnym obciążeniu 22 kW.

FAQ

1. Czy ten model posiada wbudowany panel sterowania?
Tak, seria Easy Altivar 610 jest wyposażona w interfejs umożliwiający szybką diagnostykę i zmianę parametrów bezpośrednio na urządzeniu.

2. Jaka jest różnica między trybem lekkiego a znacznego przeciążenia?
Tryb lekki (120%) dedykowany jest dla aplikacji o niskim momencie rozruchowym, jak wentylatory. Tryb znaczny (150%) stosuje się tam, gdzie wymagany jest wysoki moment przy starcie, np. w pompach wyporowych.

3. Czy filtr EMC C3 jest wystarczający do zastosowań domowych?
Kategoria C3 jest przeznaczona głównie do środowisk przemysłowych. W przypadku instalacji w budynkach mieszkalnych mogą być wymagane dodatkowe filtry zewnętrzne kategorii C1 lub C2.
